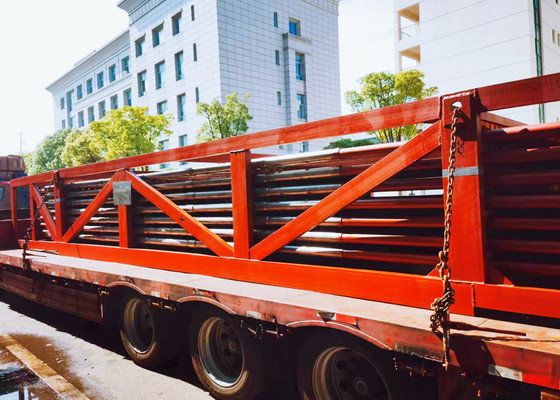

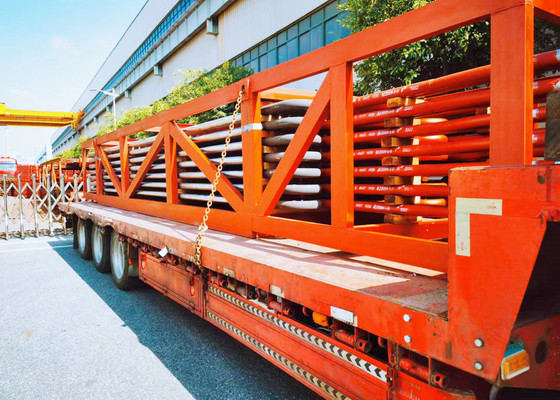

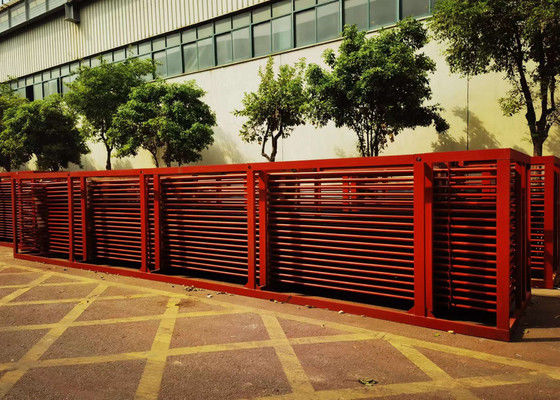

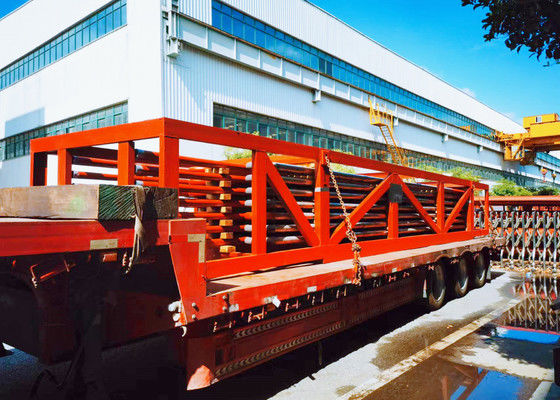

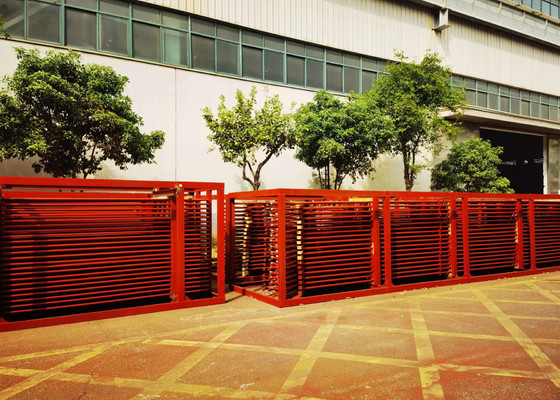

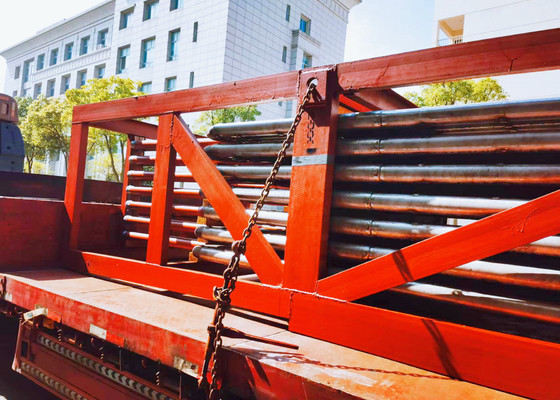

42 mm Pierwotny, wtórny kotłowiec, podgrzewacz

Certyfikowany przez ASME supergrzejnik kotłowy ze stali stopowej do wysokiej temperatury

Wprowadzenie produktu

Supergrzejnik to urządzenie wykorzystywane do przekształcania pary nasyconej lub mokrej w parę przegrzaną lub suchą.Przegrzewana para jest wykorzystywana w turbinach parowych do wytwarzania energii elektrycznej i silnikach parowych itp..

Supergrzejnik to powierzchnia grzewcza, która pod pewnym ciśnieniem ogrzewa nasyconą parę wodną w przegrzaną parę wodną pod odpowiednim ciśnieniem.Absorpcja ciepła i przepływ pary każdej rury równoległej w grupie supergrzejników różnią się podczas pracy.Supergrzejnik kotła to gaz spalinowy kotła o odzysku energii, można uzyskać ogrzewanie parą kotła, suchą parą, w celu poprawy efektywności cieplnej kotła,ale także do turbin parowych, aby uniknąć wodnego regeneratora młotkiem z turbiny parowej w zużytej energii recyklingu pary, ciepło do kotła wody w obiegu i regenerator, poziom może być wysokiego ciśnienia wyładowania pary,Odzysk kotła energii z tych urządzeń są duże kotło parowe system pomocniczego urządzenia grzewczego, jest korzystne w celu poprawy efektywności energetycznej systemu kotła, tylko supergrzejnik i grzejnik jest recykling energii spalin, regenerator jest recykling energii pary.Supergrzejnik można podzielić na typ konwekcji, rodzaj promieniowania i rodzaj pół promieniowania w zależności od trybu przenoszenia ciepła.W zależności od cech konstrukcyjnych można podzielić na rodzaj rury węgielnej, rodzaj ekranu,typ ściany i typ ściany opakowaniaMetalowe ściany supergrzejników wytrzymują najwyższą temperaturę w częściach ciśnieniowych kotła.Należy przyjąć wysokiej jakości stali niskoemisyjnej i różnego rodzaju stali stopowej chromu-molibdenu.Czasami w części o najwyższej temperaturze używa się stali nierdzewnej austenitowo-chromowo-niklowej.

Rodzaje i cechy

Supergrzejnik można podzielić na typ konwekcji, typ promieniowania i typ półpromieniowania w zależności od trybu przenoszenia ciepła.Zgodnie z cechami konstrukcyjnymi można podzielić na typ rur wężowych, typ ekranu, typ ściany i typ ściany opakowania.Są one składają się z wielu rurociągów równoległych i wpuszcza i wypuszcza głowice.

Ogólnie 30 ~ 60 mm.Najczęstszym typem podgrzewacza przepływowego jest rurka wężowa.Ma bardziej intensywną grupę rur, dekoracji w 450 ~ 1000 °C spalania temperatury gazu spalania,gazy spalinowe z erozji pionowej i bocznej.Gas dymny przenosi ciepło głównie do rury przez konwekcję, a część ciepła jest wchłaniana przez promieniowanie.rozmieszczone w górnej części pieca lub przy wyjściu, należące do supergrzejników typu promieniowania lub półpromieniowania. Pierwszy pochłania ciepło promieniujące z płomienia pieca, podczas gdy drugi pochłania również część ciepła konwekcyjnego.W kotłach elektrowni o mocy przekraczającej 10 mpaW celu zwiększenia wchłaniania ciepła powszechnie stosowane są podgrzewacze typu ekranowe i serpentynowe. Podgrzewacz ścienny stosowany na ścianie wewnętrznej pieca jest podgrzewaczem promieniowania,który jest rzadko stosowany.Sterowany na ścianie podgrzewacz wykorzystywany jest w kotle elektrowni o dużej pojemności do tworzenia ściany szczytu pieca i spalania konwekcji. Na rysunku przedstawiono układ kilku podgrzewaczy.Niewielkiej pojemności kotły przemysłowe z podgrzewaczem mogą spełniać wymagania tylko z podgrzewaczem jednorazowym.

Funkcja

Zmiany warunków pracy kotła, takie jak wysokość obciążenia, zmiana paliwa i warunki pracy spalania, mają wpływ na temperaturę pary na wyjściu supergrzejnika.Dlatego, istnieją sposoby regulacji temperatury pary na wyjściu kotła w elektrowni w celu ustabilizowania jej na określonej wartości.Wspólne sposoby są następujące:Reduktor temperatury typu rozpylania wody lub typu powierzchni jest stosowany do bezpośredniego regulacji temperatury pary;Temperatura spalin w piecu jest zmieniana przez oscylujący palnik. Wchłanianie ciepła przez podgrzewacz jest regulowane przez recyrkulację spalin (patrz regulacja temperatury pary kotła).Gdy obciążenie kotła jest zwiększone, temperatura pary na wejściu i wyjściu supergrzejnika przepływowego wzrasta, a temperatura supergrzejnika promieniowania maleje.Jeśli typ przepływupodgrzewacz typu promieniowania i podgrzewacz typu promieniowania są połączone i skonfigurowane w sposób racjonalny,, zmiana temperatury pary wyjściowej może być niewielka w przypadku zmiany obciążenia i stanu spalania.Absorpcja ciepła i przepływ pary każdej rury równoległej w grupie supergrzejników różnią się podczas pracyW celu uniknięcia nadmiernej temperatury w poszczególnych rurach, supergrzejnik jest podzielony na kilka grup rur w dużych kotłach.Parę z każdej grupy rur miesza się z pojemnikiem kolektorem na zewnątrz pieca i przenosi się z rurą parą, aby uniknąć nadmiernej różnicy temperatury między rurami.

HD Boiler oferuje najlepsze w swojej klasie urządzenia, w tym

• Obszar produkcji 200 000 metrów kwadratowych
• 150 inżynierów
• 600 Spawacze o kodzie
• 60 Licencjonowani inspektorzy (w tym instruktorzy NDT na poziomie III)
• Klasy ALicencje na projektowanie i produkcję kotła (wydawane przez Państwową Administrację Nadzoru i Inspekcji Jakości)
• ISO 90001:2008System jakości
• ASMECertyfikat kotła użytkowego
• ASME S, U a takżeUwaga:autoryzacja pieczęci
