SA210A1 Ekonomizer kotła rurowego z rozdzielaczem do elektrowni węglowej
Product Details
| Paliwo: | Opalane węglem/gazem/olejem, ciepła woda | Rodzaj: | Pierwszy i drugi |
|---|---|---|---|
| Zakres zastosowań: | Elektrownia | Specyfikacja: | Inspekcja ASME |
| Kontrola: | Inspekcja ASME | Wymiar rury: | 38.1*3.2 |
| Paliwo Z Kotła: | Węgiel/Gaz/Węgiel/Ogrzewanie wodne | Słowo kluczowe: | Słowo kluczowe |
| Kluczowe słowa: | Ekonomizer kotła | Materiały: | Stal węglowa / stal nierdzewna |
| Użycie: | Elektrownia / Kocioł CFB | ||
| Podkreślić |
Wykorzystanie urządzeń do produkcji wody,SA210A1 Ekonomizator kotłowy |
||
Product Description

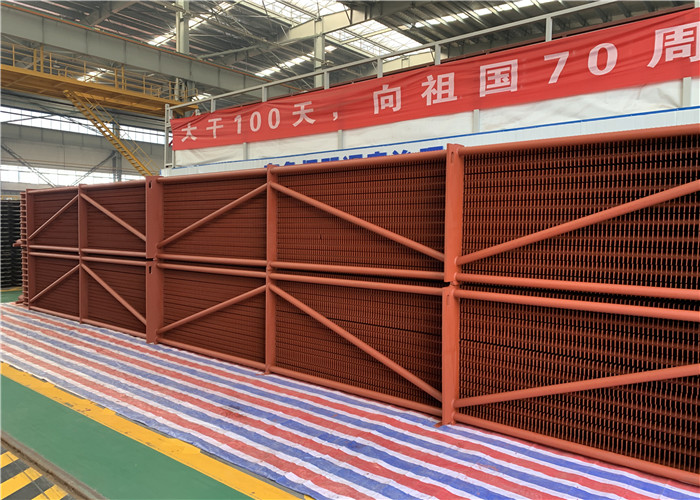

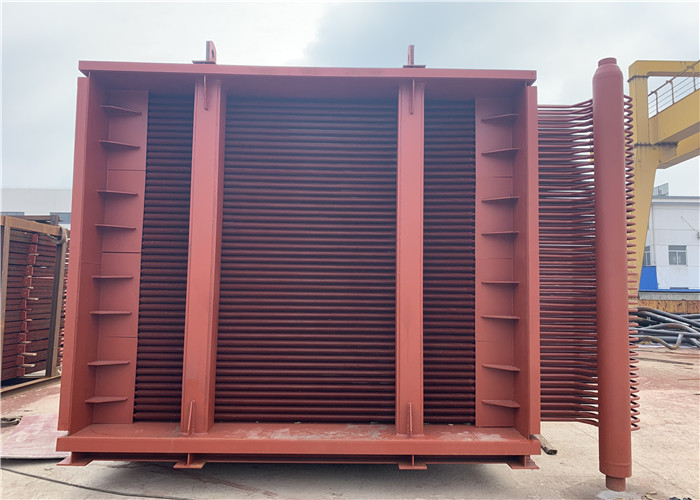

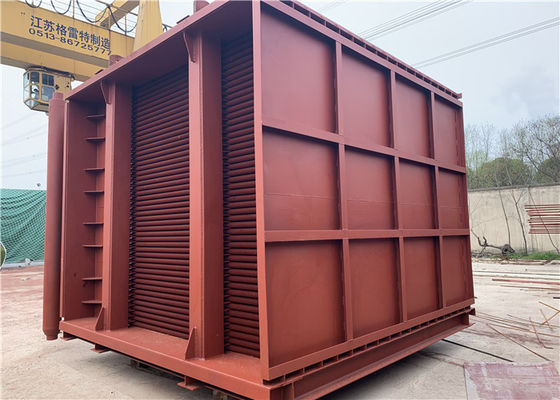

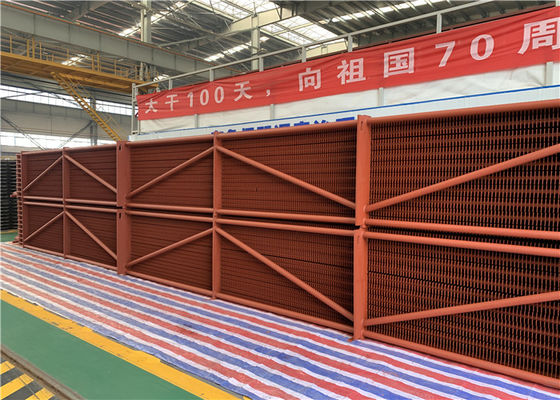

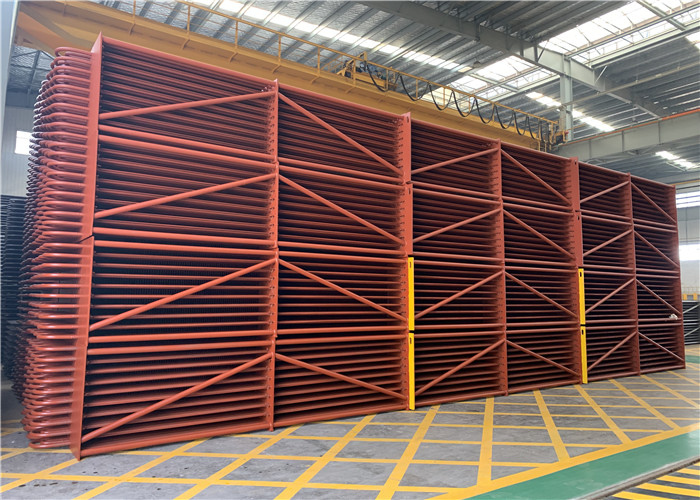

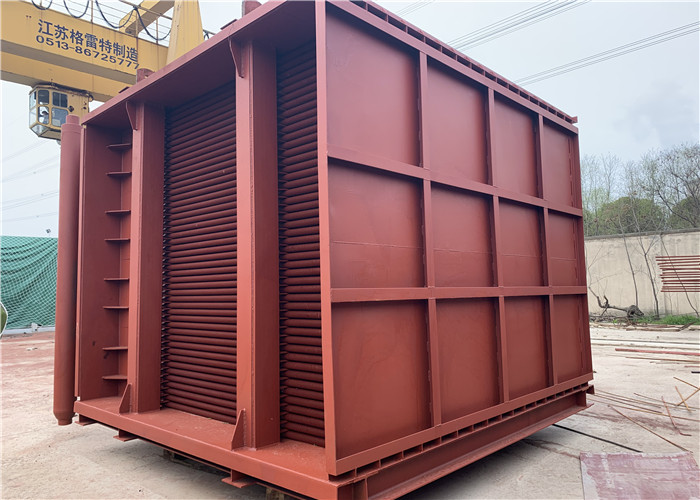

SA210A1 Rury kotłowy ekonomizator z głowicami manifoldów dla kotłowni węglowych
Wprowadzenie
Ekonomizatory kotłowe to urządzenia wymiany ciepła z płetwami, które podgrzewają ciecz, czasami wodę, do poziomu, który czasami nie przekracza celu wrzenia cieczy.Możemy wyprodukować trzy rodzaje kotła ekonomizer, ekonomizer goły, ekonomizer rury z płetwami H i ekonomizer rury z płetwami spiralnymi.
W porównaniu z ekonomizerem na gołym rurze, ekonomizer na rurze z płetwami H może zwiększyć obszar wymiany ciepła i zmniejszyć liczbę rur.Może również zwiększyć obszar przepływu spalin w celu zmniejszenia prędkości przepływu spalin i ścierania.
Rury z płetwami H mogą być wykonane jako rury z podwójnymi płetwami H, o wysokiej sztywności, aby pasowały do długiego rzędu rur.
Ekonomizer z płetwami spiralnymi jest nowo zaprojektowanym urządzeniem do przenoszenia ciepła, składającym się z spiralnych rur płetw, aby przezwyciężyć poważne ścieranie i krótki czas użytkowania.
Specyfikacje
| Opis | Elektryczne urządzenia |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22, itp. |
| Norma materiału | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowanie |
| Waga |
Min: 10 ton Maks.:1000 ton |
| Proces topienia: | EF+LF + VD |
| Proces | Materiał→Włókno →Wrzutowanie na gorąco/zimno→Oprawa cieplna (normalizacja + hartowanie) →Inspekcja →przetwarzanie surowe→UT →Druga obróbka cieplna →przetwarzanie końcowe →Inspekcja |
| Standardy UT | ASTM A388 lub EN10228, itp. |
Specyfikacje techniczne
Struktura materiału
Składa się z szeregu spiralnych rur płetwonkowych, nadgłośników wejścia i wyjścia, zakrętu, ramy i innych urządzeń pomocniczych.
Arrangement struktury
W układzie w kolejce/rozstawionym.
Funkcja
(1) Ekonomizer jest systemem wytwarzania pary, podobnie jak kotel.gdy wydechy gazu z cylindra silnika przez zawór wydechowy idzie do kotła do wytwarzania pary przez podgrzewanie wody.
(2) Po przejściu gazu przez ekonomizer, pozostała temperatura gazu wydechowego jest podgrzewana w ekonomizerze.Zwiększa wydajność i oszczędza paliwo.
(3) Oszczędnik wykorzystuje odpadowe ciepło z wydechu kotła, które w przeciwnym razie byłoby zniszczone w atmosferze, do (w większości przypadków) przegrzania wody do kotła.Zwiększa to wydajność kotła i obniża koszty paliwa.
Różnorodność
Ogranicznik kotła użytkowego
| 1 | HDB produkuje ekonomizery dla kotłów użytkowych, w tym kotły napędzane węglem, drewnem, ropą lub innymi paliwami stałymi w celu wytwarzania energii elektrycznej z pary wysokiego ciśnienia kotła. |
| 2 | Te ekonomizery znajdują się zazwyczaj w tylnym przejściu kotła i są zorientowane z rurami biegnącymi poziomo.Woda z kotła przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (zwanego przeciwpływem). |
| 3 | Gołe rurki są zazwyczaj wykorzystywane w celu zminimalizowania zanieczyszczenia popiołem, ale niektóre kotłowe OEM projektują swoje ekonomizery z rurkami z płetwami, spiralnymi lub długimi płetwami. |
| 4 | HDB może produkować elementy ekonomiczne z gołymi, spiralnymi lub długimi rurami z płetwami, a jeśli wolisz, przeprojektuj swoją jednostkę do jednego z innych typów rur.HDB może również wytwarzać nagłówki zamienne dla wszystkich ekonomizerów kotłów użytkowych. |
Paket gospodarczy dla kotła
| 1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimusa w pełni korzystają przy projektowaniu oszczędzaczy i supergrzejników kwasów siarkowych. |
| 2 | Często umożliwia to konfigurację urządzeń Optimus w celu zwiększenia wydajności transferu ciepła, co prowadzi do zmniejszenia zapotrzebowania na powierzchnię powierzchni i, w konsekwencji, niższego ceny produktu. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu, aby zwinąć i zgiąć rury, maszynować i wytwarzać nagłówki, wiercić arkusze rur, cięć i przygotować wszystkie materiały obudowy,i wykonać wszystkie części ciśnienia i osłony spawania. |
| 4 | Dzięki temu HDB ma większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły wynik w zakresie terminowej dostawy. |
HRSG Economizer
| 1 | Obecne moduły HRSG posiadają osprzęgłowane, pionowo zawieszone.HDB wyprodukowała cewki ekonomiczne dla praktycznie wszystkich firm OEM HRSG i rozumie wyjątkowe cechy każdego z nich.. |
| 2 | W wielu przypadkach przedsiębiorstwa użyteczności publicznej chcą ulepszyć swoje ekonomizery z zwykłej stali węglowej na materiał stopowy, aby pomóc w przeciwdziałaniu korozji przyspieszonej przepływem (FAC) wewnątrz nagłówków i zakrętów rur. |
| 3 | HDB jest jednym z punktów kontaktowych w produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie elementy pod ciśnieniem i spawanie przymocowania, od przemieszczania rur, do wytwarzania głowic,i łącząc wiązek cewki. |
Kryteria produkcji i akceptacji
| · | JB/T6512 "warunki technologiczne produkcji kotła o wysokiej częstotliwości oporu spawania spiralnych rur płetw" |
| · | HG/T3181 "przewód spiralny do spawania o wysokiej częstotliwości" |
| · | JB/T6511 "techniczne warunki badania spiralnych rur płetw". |
| · | JB1611 "warunki montażu kotłowni w trybie grzywkowym" |
| · | JB/T1612 "warunki wytwarzania w kotle pod ciśnieniem". |
| · | JB16I3 "warunki spawania części pod ciśnieniem kotła". |
*Uwaga:HD BOILER może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Wymienniki ciepła wewnętrzne
1Podchłodzenie może być również wytworzone przez przegrzanie gazu opuszczającego parownik i kierującego się do sprężarki gazowej.
2Systemy te odbierają ciepło z przewodów płynnych, ale podgrzewają kompresory gazowe.
3Jest to bardzo powszechne rozwiązanie, aby zapewnić, że gaz dotrze do sprężarki, a płyn do zaworu.
4Pozwala również na maksymalne wykorzystanie wymiennika ciepła, ponieważ minimalizuje część wymienników ciepła wykorzystywanych do zmiany temperatury płynu,i maksymalizuje objętość, w której czynnik chłodniczy zmienia swoją fazę.
