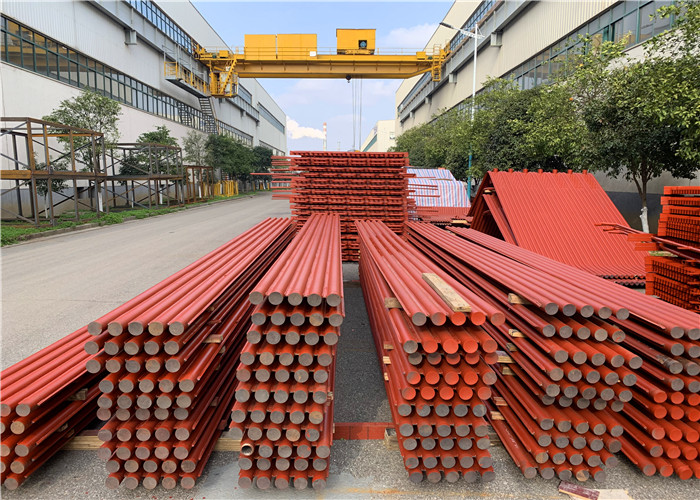

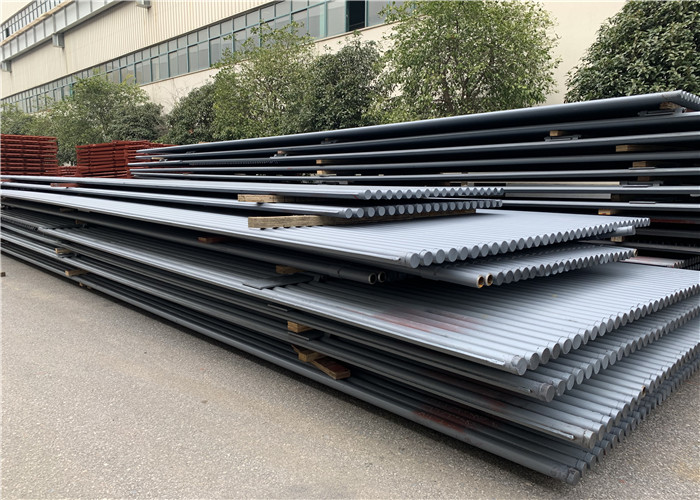

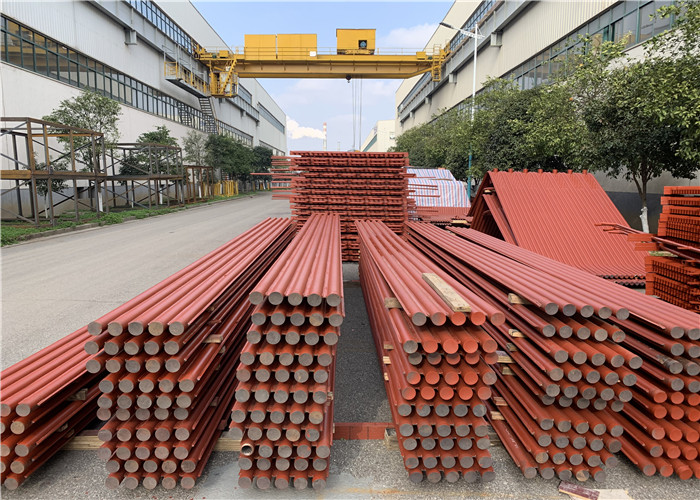

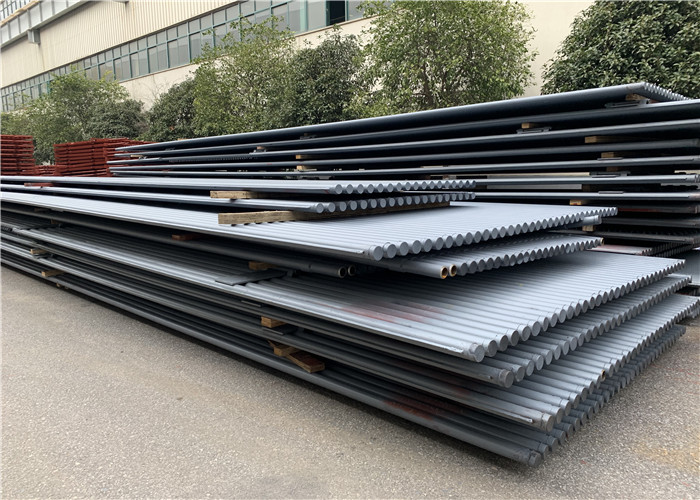

Standardowy kotłowiec ASME CEMembrana ściana wodna 90T/H CFB Chłodnik kotłowy

System chłodzenia wody kotłowej CFB z ścianą wodną membranową o pojemności 90 T/H

Wprowadzenie

HDB dostarcza zamienne panele ścienne, otwory palników, wrota i drzwi do komór komórkowych i przemysłowych kotłów.Nasze membranowe ściany wodne są wytwarzane z wykorzystaniem wysokiej jakości surowców i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnejOferowana gama jest dostępna w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.

Ściany wody kotłowni są ścianami błonowymi, które są wykonane z rur spawanych ze sobą z lub bez taśmy metalowej pomiędzy.Rury ścienne wody są również określane jako sekcja parowania; zawierają wodę głównie w postaci ciekłej, która stopniowo odparowuje się w miarę wzrostu w kotle.

Zalety ściany wodnej membranowej

1) Aby zagwarantować szczelność ścian pieca i zmniejszyć wyciek powietrza z komory spalania.

2) Aby osiągnąć pełne ochłodzenie wodne komory spalania i ściany membranowej wody akcesoriów kotła, korzyść wynika z zapobiegania koksowaniu w warunkach dodatkowego palenia.

3) Pojemność magazynowania ciepła jest niewielka, ogrzewanie komory spalania jest szybkie, a chłodzenie również szybkie, co może skrócić czas chłodzenia kocioła i zamknąć piecowiec.

Dobrą rzeczą jest przyjęcie ściany schłodzonej wodą z górnej strony, która może zmniejszyć obciążenie ramy kotła, co jest korzystne dla przewieszenia.

5) W porównaniu z gołymi rurami ściana wodna membranowa poprawia zdolność absorpcji ciepła rur.

6) Fabryczna ściana wodna membrany kotłowej bezpośrednio może poprawić stopień wstępnej kombinacji części kotłowych i zmniejszyć obciążenie instalacją.

Dodatkowe

Zastosowanie

Uwaga:

Materiał i układ membrany/ ściany wodnej:
Piekarnik i dach składają się z membranowej ściany wodnej i są zawieszone na stalowej konstrukcji przez górny zawieszony zawiesnik wody chłodzącej głowicę górną.Powierzchnia przecięcia pieca wynosi 3170×5290mm2 a wysokość górnego pieca wynosi 28877mmŚciana wodna membrany składa się z płaskiej stali spawalniczej φ60×5 i 6×45.Górna część komory spalania łączy się z ścianą wody membrany pieca. dolna część łączy się z komorą wiatrową chłodzącą wodą i dystrybutorem powietrza chłodzącego wodą.Komora wiatrowa chłodząca wodą składa się z rurki stalowej φ60 i spawanej szpilkami do mocowania materiału ogniotrwałegoRozdzielacz chłodzący wodą jest spawany z stalową rurą φ60 i stalową płaszczyzną 6X45.
Piekarnik dzieli lewy, prawy, przedni i tylny obwód krążenia wody.Zainstalować zawór pod dolnym nagłówkiem do okresowego wstrzyknięcia.
