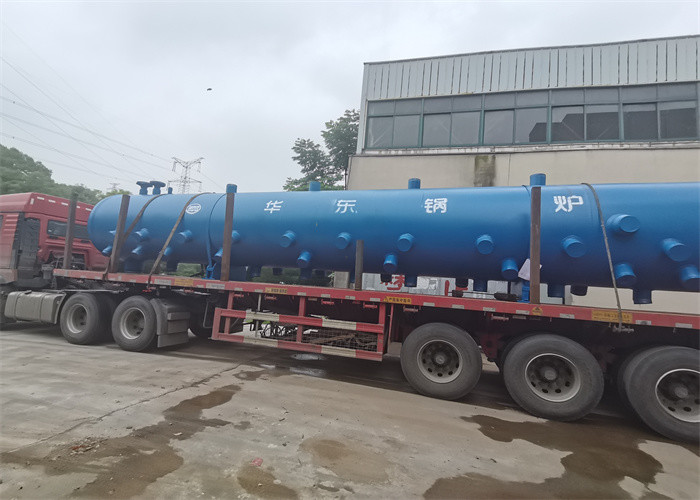

Przemysłowy kotel parowy FBC z błotem, bęben parowy ze stali stopowej
Product Details
| Zakres zastosowań: | Przemysłowe | Temperatura projektowa: | 300 ℃ |
|---|---|---|---|
| Zastosowanie: | System kotłowy i system przemysłowy | Ciśnienie: | Wysokie/niskie ciśnienie |
| Kolor: | Dostosowanie | Rodzaj: | Naturalne krążenie/Pojedynczy przepływ |
| Podkreślić |
FBC Boiler Steam Drum,Bębelki parowe dla kotłów przemysłowych,Wyroby z cysterny |
||
Product Description
Wybory dla różnych wymagań węglowych i stopowych stali
Opis
bęben parowy jest standardową cechąkotłownicy wodociągowejJest to zbiornik wody/pary znajdujący się na górnym końcu rur wodnych.separator do mieszaniny pary i wodyRóżnica gęstości między gorącą a zimną wodą przyczynia się do gromadzenia się "gorętszej" wody i nasyconej pary w bębnie parowym.
bęben jest najważniejszym elementem kotła o naturalnym obiegu.Bąbel może zagwarantować normalny obieg wody i bezpieczeństwo kotła.
Parametry techniczne:
| Materiały | Stal nierdzewna |
| Rodzaj | FBC, odzyskiwanie ciepła odpadowego |
| Rodzaj | Rurka wodna |
| Zalety | zaawansowane spawanie, bezpieczna i niezawodna obsługa |
| Wskazania | Zamówienie na zamówienie jest również akceptowane. |
| Nazwa produktu | Bębelka parowa kotła (oddzielacz wody parowej) |
| Obszar zastosowania | Kocioł naturalnego obiegu |
| Materiał płyty z muszli bębnowej |
- Stal węglowa: Q245R, P265GH, SA516-Gr.60/65/70 - Stali stopowych: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| Materiał głowicy bębna | To samo co Shell. |
| Materiał rurki dyszy | Zgodnie z projektem. |
| Standardowy | Chiny GB, ASME, EN |
| Pozycja producenta | Chiny A, certyfikat ABS, certyfikat TUV |
| Temperatura pracy | Temperatura nasycenia przy nominalnym ciśnieniu |
| Ciśnienie pracy | 10,6 MPa ~ 22,5 MPa |
|
Gęstość płyty powłokowej (Gęstość ściany bębna) |
≤ 150 mm |
| Średnica bębna | ≤3200 mm |
| Długość bębna | ≤ 25 000 mm |
| Włókna |
- Muszel: SMAW, SAW - Rurka dyszkowa: GTAW (TIG), SMAW |
| Wyroby zestawienia |
- Przeszyw wzdłużny łuski: 100% RT, 100% UT - Szwo obwodny: 100% RT, 15% UT - Zakres szwu rury dyszy: 100% UT, 100% MT |
1Całkowicie automatyczne działanie, bezpieczne i niezawodne, z różnymi urządzeniami sterującymi i zabezpieczającymi kotło, ciśnieniem pary, ciśnieniem wody i spalanie, wszystko z systemami automatycznego sterowania.Kotło ciepłej wody jest również wyposażone w sterowanie procesem i temperatury i czasu.
2Łatwe w obsłudze i konserwacji, oszczędne.
3. Wyposażony w importowany palnik marki, paliwo w pełni spalanie i oszczędność energii, ochrona środowiska.
4Zamknięta komora kotłowa, bez zanieczyszczeń, ładna i czysta.
5Kompaktna konstrukcja, łatwa instalacja.
Głowice kotłowe mają głowice ścian wodnych, głowice supergrzejników, głowice ekonomizerów itp. Działa jako zbiór, mieszanka, redystrybucja medium roboczego, jako struktura,może być sklasyfikowany jako typ osłony końcowej (zobowiązanie końcowe) i typ szyi.
Głowica składa się z ciała głowicy (duża średnica bezszwowej rurki stalowej ), osłony końcowej (obudowy), złącza rurki, otworu ręcznego, gniazda termometru itp.A kontrola spawania jest ściśle przeprowadzana w procesie spawania, aby zagwarantować 100% kwalifikowanych produktów.
bęben to cylindryczny zbiornik ciśnieniowy używany do oddzielenia wody parnej i oczyszczania pary w kotle rurkowym, aby utworzyć obwód cyrkulatywy wody i przechowywać wodę kotłową.Jego główną funkcją jest odbieranie wody z gospodarki., oddziela parę i wodę, dostarcza wodę do obwodu krążącego i dostarcza parę nasyconą do supergrzejnika.który posiada określoną ilość ciepła i środka pracy do przechowywaniaMoże spowolnić prędkość zmiany ciśnienia pary, gdy zmienia się warunek pracy, i odgrywać pewną rolę buforową, gdy woda podawana i obciążenie nie są skoordynowane przez krótki czas.bęben jest wyposażony wewnętrzne urządzenia do oddzielenia wody parnej, oczyszczanie parą, dawkowanie w kotle i ciągłe oddychanie w celu zapewnienia jakości pary, jak pokazano na rysunku.
bęben jest największą i najdroższą grubością podciśnionego łożyska w kotle.ale również wytwarza napięcie cieplne z powodu zmienności warunków pracy i wahań temperatury ścianyW związku z tym warunki pracy są słabe i potrzebne jest skuteczne monitorowanie warunków eksploatacji.
Szczegóły separacji pary i wody
Pierwotne oddzielanie pary i wodyusuwa niemal całą parę z wody, tak aby bardzo niewielka ilość pary krążyła z dna bębna w kierunku ogrzewanych rur poprzez połączenie wyjściowe (spodnie).
W przypadku oddzielenia wtórnego, para przechodzi przez drugorzędny etap separatorów lub elementów ścieraczy (zwykle blisko rozmieszczone fale równoległe) w celu ostatecznego usuwania kropli wody.Następnie para jest wypuszczana przez różne porty.
| Nazwa produktu | |
| Pojemność pary | 6-30 ton pary na godzinę |
| Elektryczność kotła | 30-1300 KM |
| Ciśnienie pracy | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Temperatura pary | 193°C, 204°C, 226°C |
| Wydajność cieplna | 95% |
| Kontrola operacji | Inteligentne sterowanie PLC |
Parametry techniczne
| Model przedmiotu | Dwukrotne bębny Horyzontalny kotłowiec parowy z odpadami oleju ziemnego | |||||||||
| Pojemność nominalna pary (tony/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Ciśnienie pary nominalnej MPa | 1.25/1.6/2.5 | |||||||||
| Temperatura pary nominalnej °C | 194/203/225/400 | |||||||||
| Skuteczność projektowania w % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Temperatura wody paszowej °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Dostępne paliwo | olej napędowy / olej ciężki / gaz ziemny / LPG | |||||||||
| Zużycie paliwa | Diesel w kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Gaz ziemny Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Wymiar ogólny | Długość m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Szerokość m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Wysokość m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Zdolności projektowe i produkcyjne
1Dwie automatyczne linie produkcyjne
2. Gorące gięcie do minimalnego promienia gięcia 0,6D
3. Zgięcie tub ściennych membranowych, z maszynami do gięcia paneli poziomych i pionowych
4. Produkcja paneli do kotłów elektroenergetycznych o mocy do 1000 MW
5. Produkcja separatorów cyklonów kotłowych CFB
6. Produkcja Header zgodnie z chińskimi normami ((GB), normami USA (ASME) lub normami UE (EN)
7Szeroki zakres urządzeń do obróbki cieplnej, w tym 10 pieców, oferujących normalizację i hartowanie
