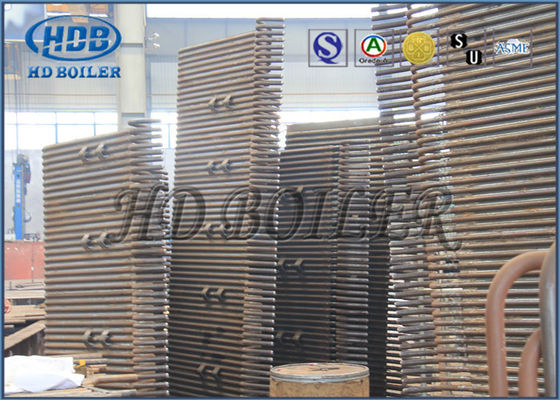

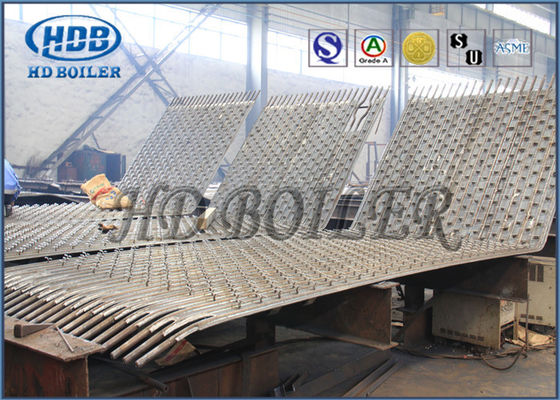

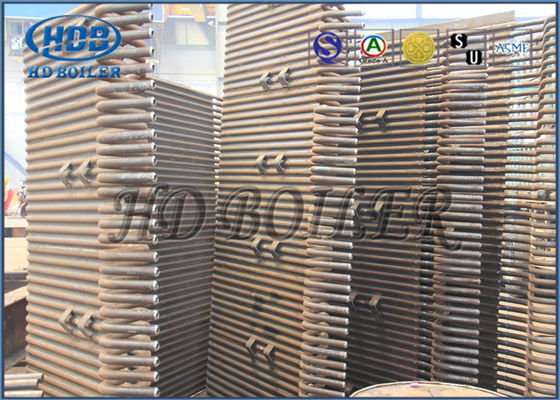

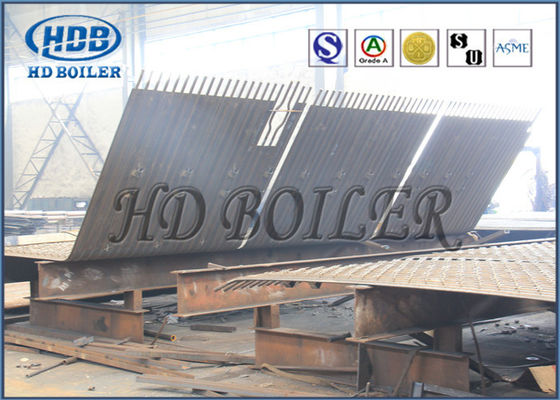

Tylny panel ścienny z membraną do spawania łukiem krytym dla elektrowni węglowej

Pomieszczona membrana kocioła spawania łukowego ściana wodna tylna ściana paneli do elektrowni węglowej

Wprowadzenie

1. HDB dostarcza zamienne panele ścienne, otwory palników, wrota i drzwi do komór komórkowych i przemysłowych kotłów.Nasze membranowe ściany wodne są wytwarzane z wykorzystaniem wysokiej jakości surowców i nowoczesnego sprzętu produkcyjnego w naszej zaawansowanej jednostce produkcyjnejOferowana gama jest dostępna w różnych rozmiarach, kształtach i specyfikacjach, zgodnie z wymaganiami naszych cenionych klientów.
2.
3. Ściany wody kotłowni są ścianami błonowymi, które są wykonane z rur spawanych ze sobą z lub bez taśmy metalowej pomiędzy.Rury ścienne wody są również określane jako sekcja parowania; zawierają wodę głównie w postaci ciekłej, która stopniowo odparowuje się w miarę wzrostu w kotle.

Zalety ściany wodnej membranowej

1) Aby zagwarantować szczelność ścian pieca i zmniejszyć wyciek powietrza z komory spalania.

2) Aby osiągnąć pełne ochłodzenie wodne komory spalania i ściany membranowej wody akcesoriów kotła, korzyść wynika z zapobiegania koksowaniu w warunkach dodatkowego palenia.

3) Pojemność magazynowania ciepła jest niewielka, ogrzewanie komory spalania jest szybkie, a chłodzenie również szybkie, co może skrócić czas chłodzenia kocioła i zamknąć piecowiec.

Dobrą rzeczą jest przyjęcie ściany schłodzonej wodą z górnej strony, która może zmniejszyć obciążenie ramy kotła, co jest korzystne dla przewieszenia.

5) W porównaniu z gołymi rurami ściana wodna membranowa poprawia zdolność absorpcji ciepła rur.

6) Fabryczna ściana wodna membrany kotłowej bezpośrednio może poprawić stopień wstępnej kombinacji części kotłowych i zmniejszyć obciążenie instalacją.

Dodatkowe

Zastosowanie

Uwaga:

Materiał i układ membrany/ ściany wodnej:
Piekarnik i dach składają się z membranowej ściany wodnej i są zawieszone na stalowej konstrukcji przez górny zawieszony zawiesnik wody chłodzącej głowicę górną.Powierzchnia przecięcia pieca wynosi 3170×5290mm2 a wysokość górnego pieca wynosi 28877mmŚciana wodna membrany składa się z płaskiej stali spawalniczej φ60×5 i 6×45.Górna część komory spalania łączy się z ścianą wody membrany pieca. dolna część łączy się z komorą wiatrową chłodzącą wodą i dystrybutorem powietrza chłodzącego wodą.Komora wiatrowa chłodząca wodą składa się z rurki stalowej φ60 i spawanej szpilkami do mocowania materiału ogniotrwałegoRozdzielacz chłodzący wodą jest spawany z stalową rurą φ60 i stalową płaszczyzną 6X45.
Piekarnik dzieli lewy, prawy, przedni i tylny obwód krążenia wody.Zainstalować zawór pod dolnym nagłówkiem do okresowego wstrzyknięcia.
