Spawanie Płyty ścian wodnych kotła poziomego

Ściana wodna, jak sama nazwa wskazuje, to chłodzenie ściany wodą.

W pierwszych kotłach nie było powierzchni grzewczej w piecu,i przewody chłodzone wodą zostały później ustawione w celu ochrony ściany pieca przed spalanie przez wysokiej temperatury spalin i chłodzenia produktów spalania.

Są one rozmieszczone wokół pieca, medium przepływu w rurze jest zazwyczaj mieszaniną wody lub wody sodowej, a powierzchnia grzewcza schładzana wodą nazywana jest ścianą chłodzącą wodą pieca.

Istnieją dwa główne rodzaje ścian wodnych, a mianowicie ściany wody lampowej i ściany wody filmowej.

klasyfikacja

W zależności od typu konstrukcji istnieją trzy główne typy: typ rury zwykłej, typ membranowy i typ rury skrzypionej.

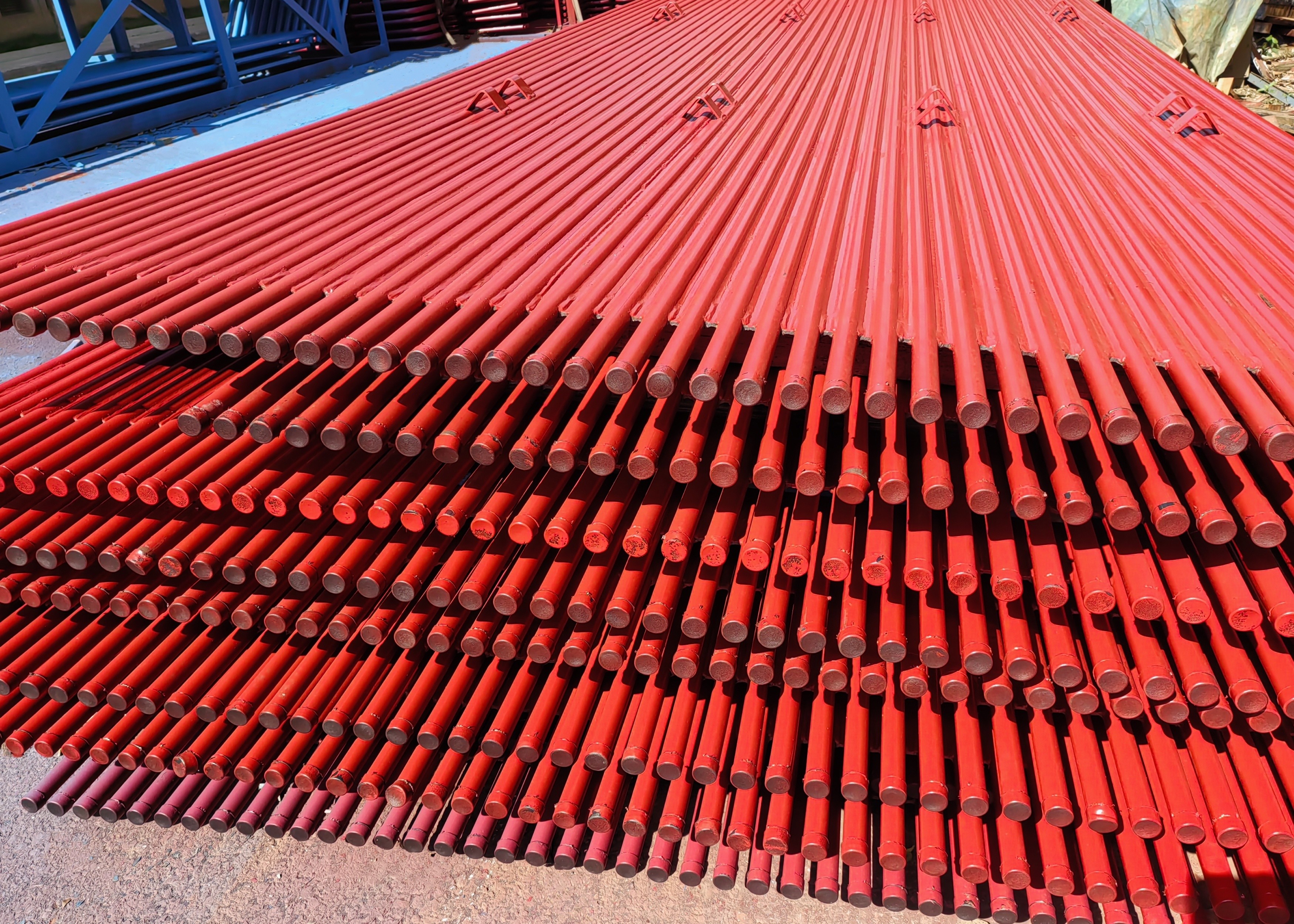

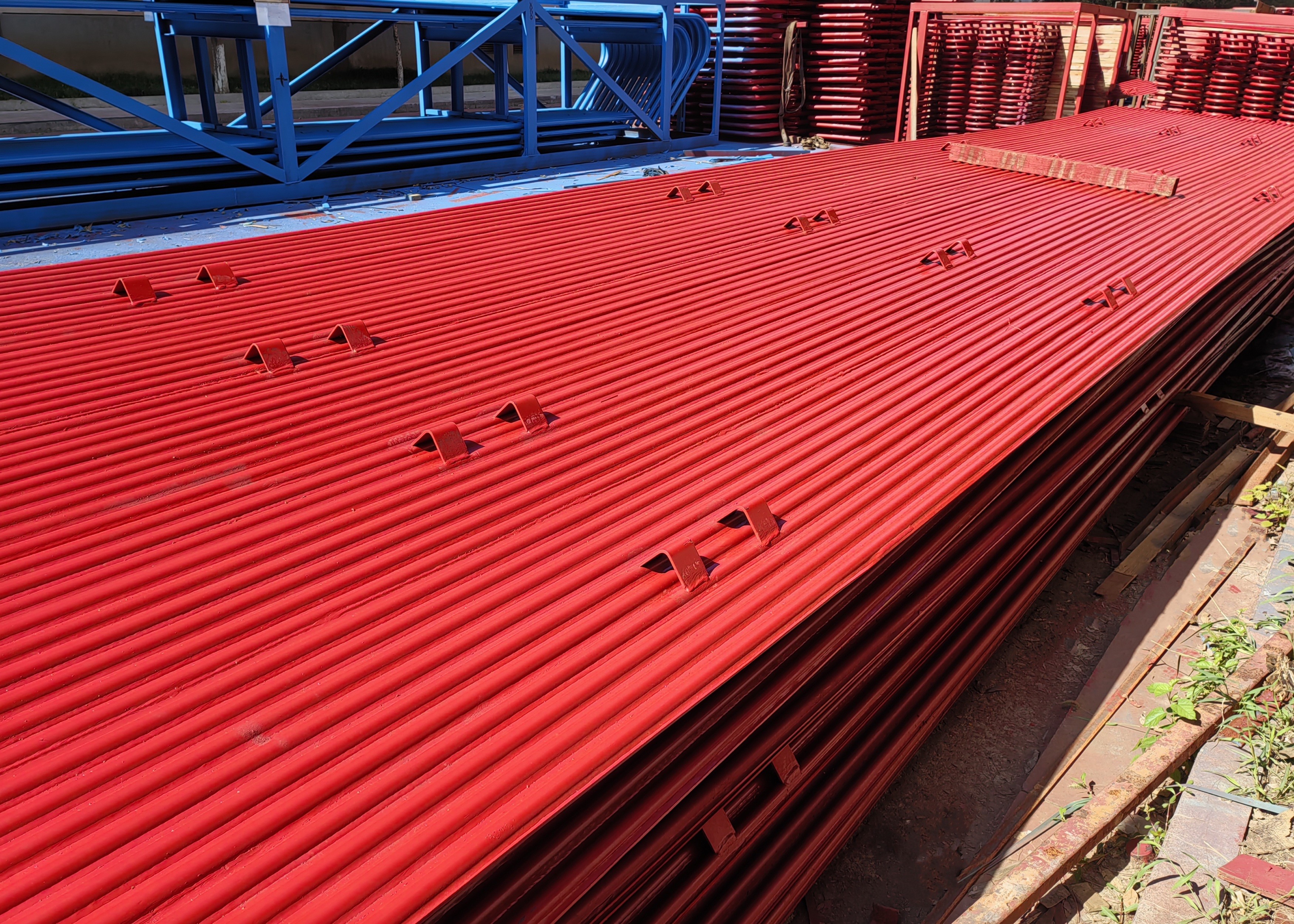

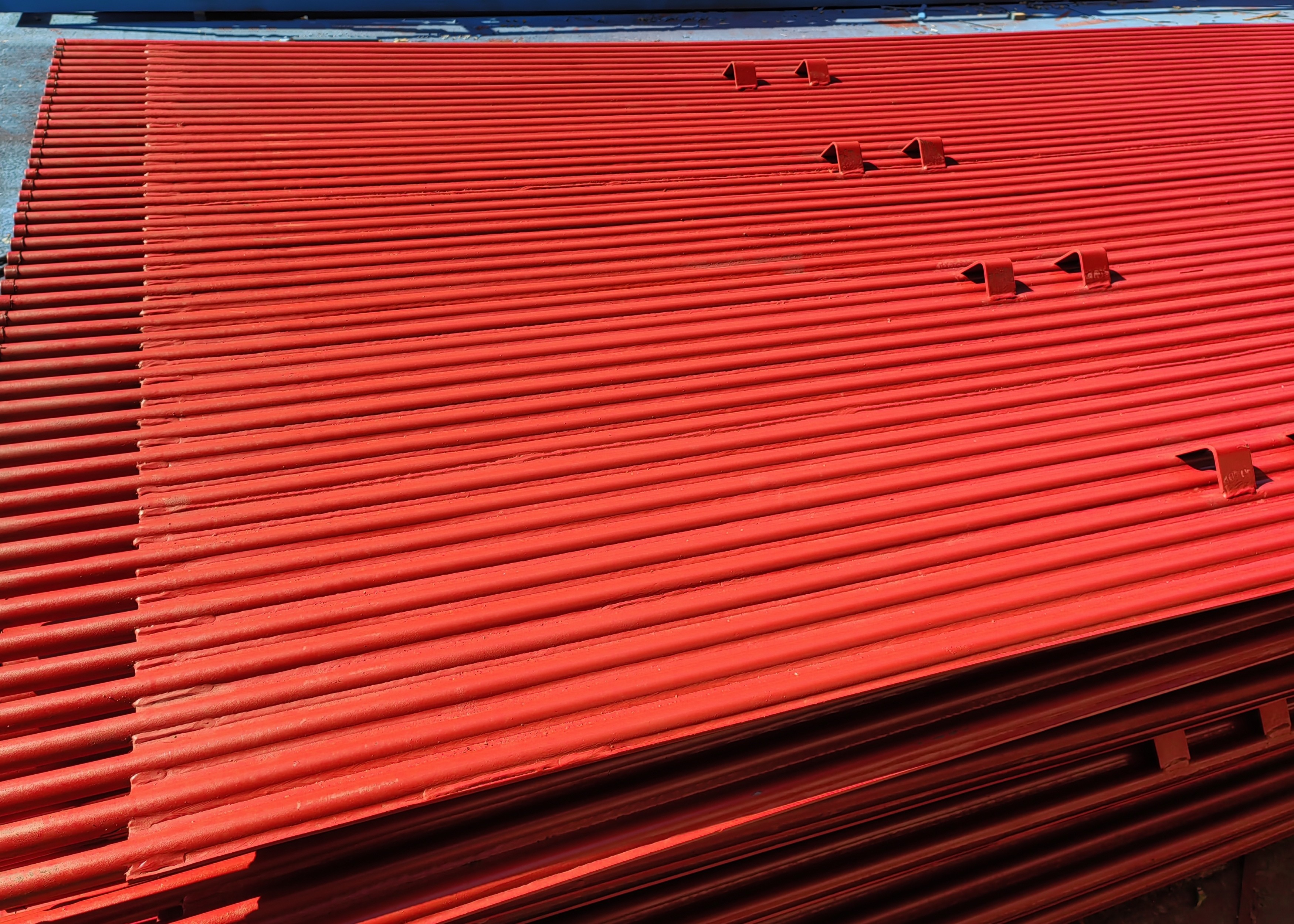

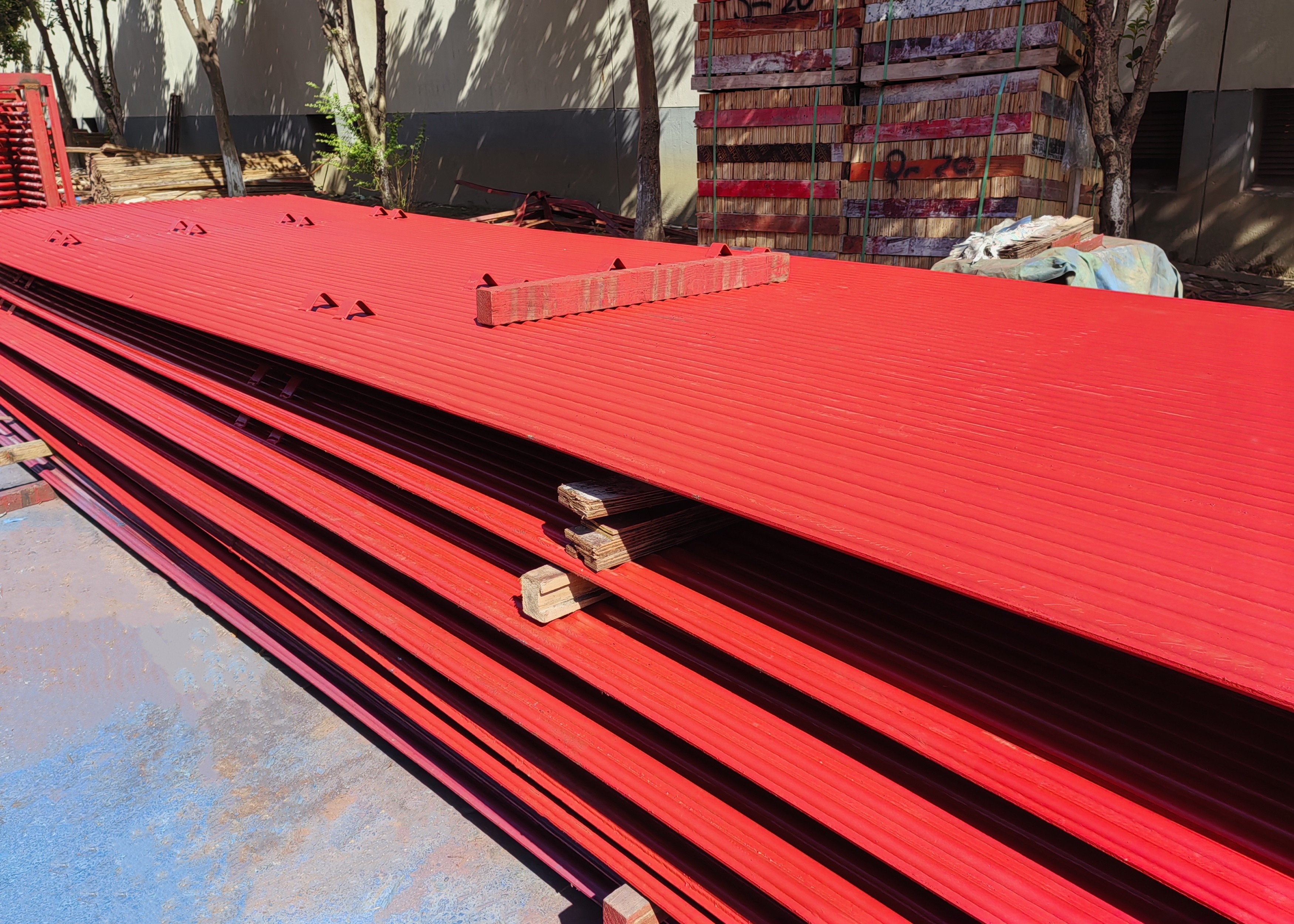

Ściana wody rurowej składa się z całego rzędu bezszwowych rur stalowych, a ich struktura jest najprostsza;membranowa ściana wodna spawać wiele walcowanych wody schłodzonych rury płetwy razem ze spawaniem punktów, tak aby stały się zamkniętą powierzchnią ogrzewania złączonego, która może nie tylko poprawić szczelność pieca, zmniejszyć wyciek powietrza, ale także lepiej chronić ścianę pieca,zmniejszenie masy ściany pieca, uproszczenie konstrukcji; ściana wodna rurki wytrzymałościowej jest do spawania wielu szpilów o długości 20 ~ 25 mm i średnicy 6 ~ 12 mm na rurce ściennej schłodzonej wodą,a następnie zastosować żaroodporny plastik z rudy chromu w celu zmniejszenia absorpcji ciepła tej części ściany wodnej i zwiększenia temperatury strefy spalania, nadaje się do zastosowań, w których zapalenie paliwa jest szczególnie trudne lub niektórych pieców do wyładowywania ciekłej szkarpy.

W zależności od części układu istnieją dwa rodzaje ścian przymocowanych i ścian rozdzielczych (tj. obustronnych grzejników) ścian chłodniczych.

Pierwsza jest częściowo osadzona wewnętrznej ścianie ściany pieca i pochłania ciepło z jednej strony, natomiast druga jest często instalowana w środku komory pieca dużego kotła,oddzielając cały piec na dwie niezależne części podgrzewane z obu stron.

Zalety membranowych ścian wodnych

(1) Zapewnić szczelność ścian pieca i zmniejszyć wyciek powietrza z komory spalania.

(2) Komora spalania jest całkowicie chłodzona wodą, co sprzyja zapobieganiu koksowaniu w przypadku intensywnego spalania.

(3) Pojemność magazynowania ciepła jest niewielka, komora spalania szybko się podgrzewa, a chłodzenie jest również szybkie, co może skrócić czas chłodzenia kocioła do uruchomienia i wyłączenia.

(4) Przystosowane jest zastosowanie ściany pieca do układania rur, która znacznie zmniejsza obciążenie ramy kotła i jest wygodna do zawieszenia.

(5) W porównaniu z zwykłą rurą, jej zdolność absorpcji ciepła jest lepsza.

(6) Poprawia stopień wstępnego montażu części kotłowych, co jest wygodne i zmniejsza obciążenie instalacją.
