SA192 Membrana kotłowa z ścianą wodną w bazie z wielokrotnym nagłówkiem

ASME Standard Base Tube SA192 Made Boiler Membrane Wall With Manifold Header

Wprowadzenie produktu

Płyty ścienne wody są główną powierzchnią grzewczą kotłów, składającą się z kilku rzędów rur stalowych, rozmieszczonych wokół rogu kotła.i na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie wchłaniając ciepło promieniowania z produktów wysokotemperaturowego spalania w piecu.

Głównym rodzajem płyt ściennych produkowanych przez naszą firmę są membranowe.

Membranowa ściana wodna jest szczelną konstrukcją składającą się z rur i płetw. Zaletami są mniejsze wycieki powietrza w piecu; można użyć ściany układającej rury,mniejsze obciążenie konstrukcji stalowej i niższe koszty kotłaŁatwy w obsłudze układ zawieszenia i ulepszony system rozszerzania termicznego, odpowiedni do produkcji zmechanizowanej na dużą skalę, wysoka szybkość montażu,niska pojemność magazynowania ciepła i skrócenie czasu uruchamiania i wyłączaniaNiewłaściwość jest taka, że proces produkcji jest skomplikowany.

Zgodnie z różnymi procesami produkcyjnymi ścianę wodną membranową można podzielić na trzy rodzaje:1Rury walcowane są spawane w rzędach, przy mniejszym obciążeniu spawaniem, ale rury płetwne są drogie.który ma niski koszt materiału i może łatwo spełniać wymagania różnych miejsc, ale płaska stal wymaga wysokiej precyzji i wyposażenia do wykończenia.3W przypadku spawania fuzyjnego na gołych rurach płetwy między rurami tworzone są poprzez wypełnienie drutu spawalniczego, który jest najczęściej stosowany do niewielkiego rozstawu pomiędzy rurami.Odległość pomiędzy rurami ściany membranowej wody zależy od takich czynników, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1.5.

Specyfikacja

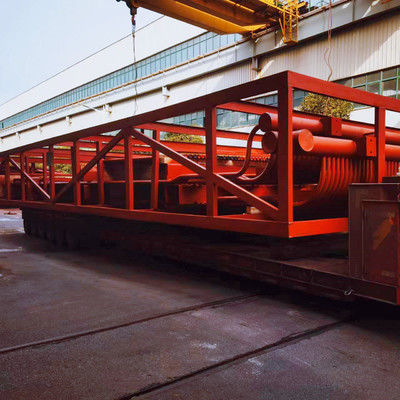

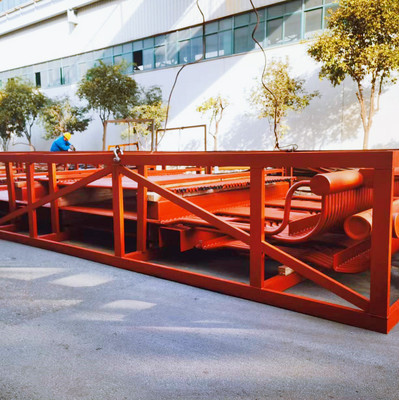

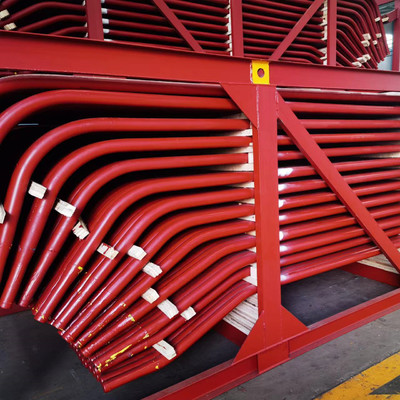

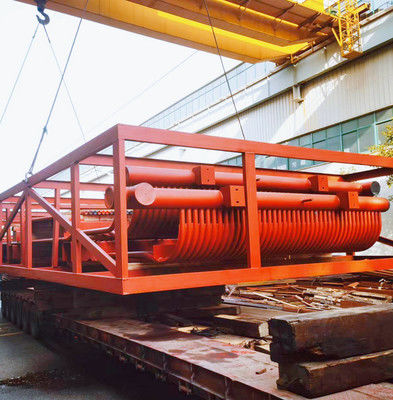

Powyższe zdjęcia przedstawiają ściany membranowe jednego z projektów w Pakistanie, a poniższe szczegóły specyfikacji:
