Standardy ASME SA192M Membranowy kotłowiec ścian wodnych
Product Details
| Materiał rury: | SA210 A1 | Wymogi: | 100% PT, 100 RT, 100% UT |
|---|---|---|---|
| Kluczowe słowa: | Ściana membranowa;Paneł ścian wodnych | ||
| Podkreślić |
Standardowa ściana wody kotłowej ASME,SA192M ściana wody kotłowej,Rury kotłowe elektrowni SA192M |
||
Product Description
Standardowe ściany membranowe kotłowe ASME wykonane z SA192M do wymiany/obsługi konserwacyjnej młynu cukrowego
Wprowadzenie produktu
Płyty ścienne wody są główną powierzchnią grzewczą kotłów, składającą się z kilku rzędów rur stalowych, rozmieszczonych wokół rogu kotła.i na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie wchłaniając ciepło promieniowania z produktów wysokotemperaturowego spalania w piecu.
Kiedy ściana wodna została początkowo zaprojektowana, nie miała być ogrzewana, ale chłodzona, aby nie była uszkodzona przez wysoką temperaturę.ze względu na dobrą funkcję wymiany ciepła, stopniowo zastępując bęben parowy jako główne elementy grzewcze kotłów.Ich funkcją jest pochłanianie ciepła promieniowania przez wysokiej temperatury ognia lub spalania gazu w piecuW kotłach o dużej pojemności, w których temperatura ścian pieca jest niższa niż w kotłach o dużej pojemności, w kotłach o dużej pojemności, w kotłach o dużej pojemności, w kotłach o dużej pojemności, w kotłach o dużej pojemności, w kotłach o dużej pojemności, w kotłach o dużej pojemności.temperatura płomienia w piecu jest bardzo wysoka i intensywność promieniowania cieplnego jest bardzo wysoka. 40-50% jeszcze więcej ciepła jest wchłaniane przez ścianę wodną.
W zależności od rodzaju konstrukcji ściany wodne można podzielić na typy: goły typ rury, typ membrany i typ rury szczytowej.
Najczęściej stosowany jest typ membranowy.
Membranowa ściana wodna jest szczelną konstrukcją składającą się z rur i płetw. Zaletami są mniejsze wycieki powietrza w piecu; można użyć ściany układającej rury,mniejsze obciążenie konstrukcji stalowej i niższe koszty kotłaŁatwy w obsłudze układ zawieszenia i ulepszony system rozszerzania termicznego, odpowiedni do produkcji zmechanizowanej na dużą skalę, wysoka szybkość montażu,niska pojemność magazynowania ciepła i skrócenie czasu uruchamiania i wyłączaniaNiewłaściwość jest taka, że proces produkcji jest skomplikowany.
Zgodnie z różnymi procesami produkcyjnymi ścianę wodną membranową można podzielić na trzy typy (zob. rys. 1):1Rury walcowane są spawane w rzędach, przy mniejszym obciążeniu spawaniem, ale rury płetwne są drogie.który ma niski koszt materiału i może łatwo spełniać wymagania różnych miejsc, ale płaska stal wymaga wysokiej precyzji i wyposażenia do wykończenia.3W przypadku spawania fuzyjnego na gołych rurach płetwy między rurami tworzone są poprzez wypełnienie drutu spawalniczego, który jest najczęściej stosowany do niewielkiego rozstawu pomiędzy rurami.Odległość pomiędzy rurami ściany membranowej wody zależy od takich czynników, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1.5.
Specyfikacja

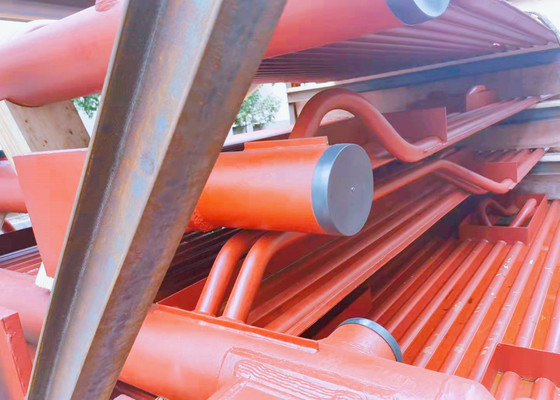

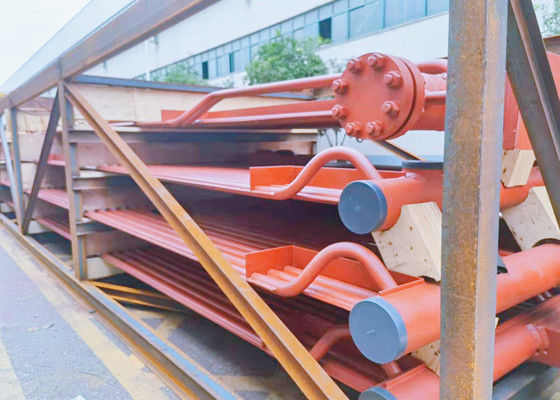

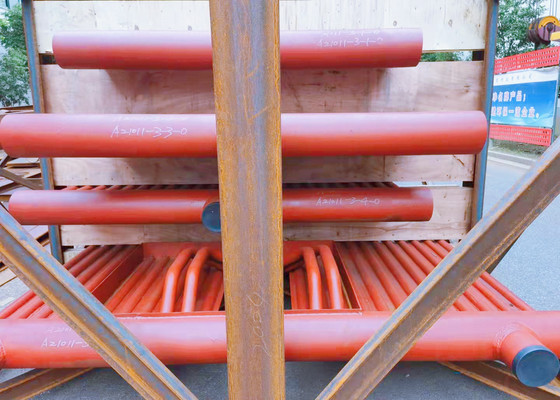

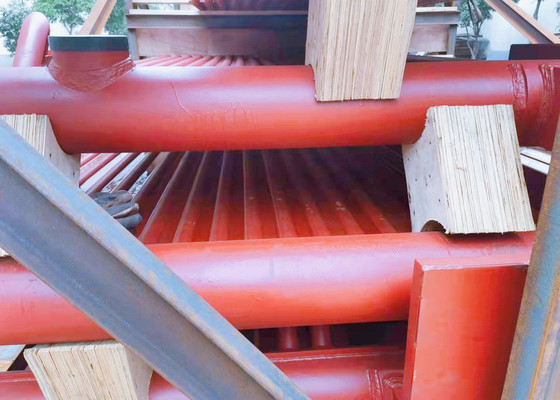

Powyższe zdjęcia przedstawiają ściany membranowe jednego z projektów w Pakistanie, a poniższe szczegóły specyfikacji:
| Nazwa | Ściany membranowe |
| Materiał | ASME SA192M i Q235B |
| Rozmiar rurki | 63.5*4.5mm |
| Standardowy | Zgodnie ze standardem ASME/GB |
| Wyposażenie | Automatyczne urządzenia produkcyjne |
| Zastosowanie | Utrzymanie kotła mleczarni cukrowej i kotła elektrowni |
