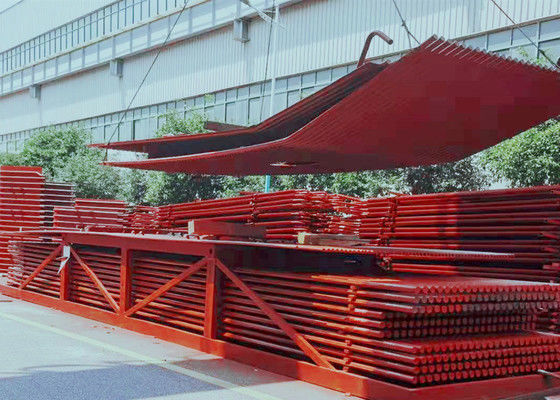

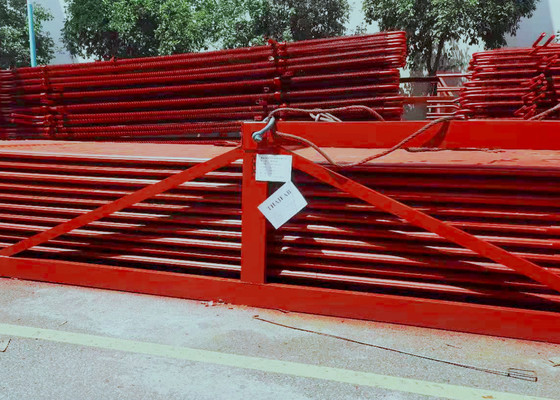

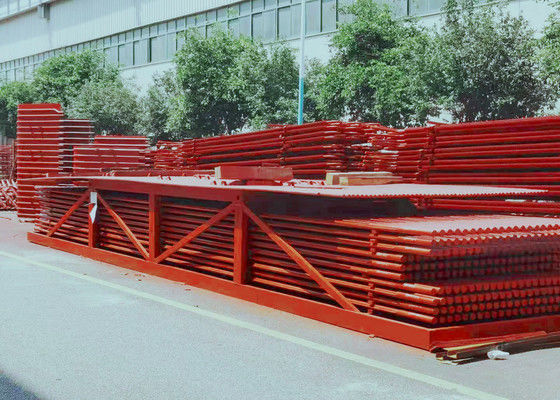

Panel ścienny membranowy kotła wodnego Q235B Fin dla elektrowni węglowych

Membranowa ściana wodna kotła wykonana z rurki 20G i końcówki Q235B w normie GB dla kotłów węglowych



Wprowadzenie

Płyty ścienne wody są główną powierzchnią grzewczą kotłów, składającą się z kilku rzędów rur stalowych, rozmieszczonych wokół rogu kotła.i na zewnątrz przyjmuje ciepło płomienia w piecu kotła, głównie wchłaniając ciepło promieniowania z produktów wysokotemperaturowego spalania w piecu.

Membranowa ściana wodna jest szczelną konstrukcją składającą się z rur i płetw. Zaletami są mniejsze wycieki powietrza w piecu; można użyć ściany układającej rury,mniejsze obciążenie konstrukcji stalowej i niższe koszty kotłaŁatwy w obsłudze układ zawieszenia i ulepszony system rozszerzania termicznego, odpowiedni do produkcji zmechanizowanej na dużą skalę, wysoka szybkość montażu,niska pojemność magazynowania ciepła i skrócenie czasu uruchamiania i wyłączaniaNiewłaściwość jest taka, że proces produkcji jest skomplikowany.

Materiały do płyt ściennych wodnych
20# Stal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Standardy
Standardy kodów ASME, normy GB

Kontrola jakości
MT, RT, Badanie hydrauliczne

Specyfikacja

Główną funkcją paneli ściennych wody w kotle jest pochłanianie ciepła wytwarzanego przez płomień lub dym wysokiej temperatury oraz wytwarzanie pary lub gorącej wody w rurach,w związku z tym zmniejszyć temperaturę w komorze.

• Panel ścienny dla membranowego kotła wodnego:W tym celu należy złożyć wiele walcowanych rury z płetwami do uszczelnionej powierzchni ogrzewania, co zwiększa szczelność pieca i zmniejsza wyciek powietrza.
• Pozostałe, z wyłączeniem:spaje szpilki o długości od 20 do 25 mm i średnicy od 6 do 12 mm na rurze ścian wodnych, a następnie nakłada żelazny chromowany płaszczyk ogniotrwały w celu zmniejszenia absorpcji ciepła przez panel ścian wodnych,i zwiększyć temperaturę w strefie spalaniaPrzystosowany jest do sytuacji, w których trudno jest podpalić paliwo, a także do specjalnych pieców odkurzających.
• Płyty ścienne kotłownicy w trybie prostym:składa się z całego rzędu bezszwowych rur stalowych, najprostsza struktura.
• Pozostałe, z wyłączeniem:wbudowany wewnętrznej ścianie ściany pieca, jednoosobowa absorpcja ciepła.
• Płyty ścienne z podgrzewaną wodą z dwóch stron:Instalowane w środku dużego kotła, który jest podzielony na dwie od siebie niezależne części, a obie strony są podgrzewane.
