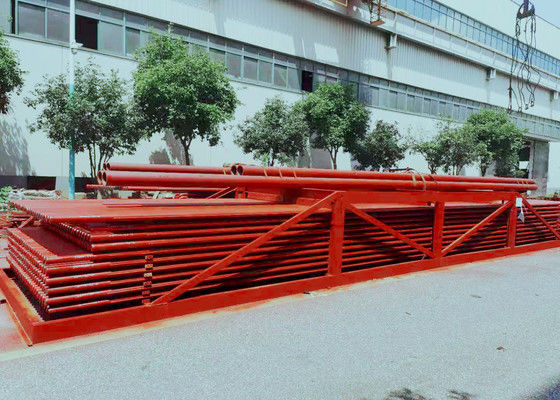

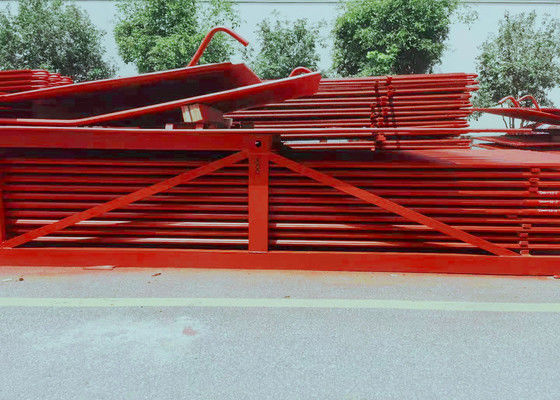

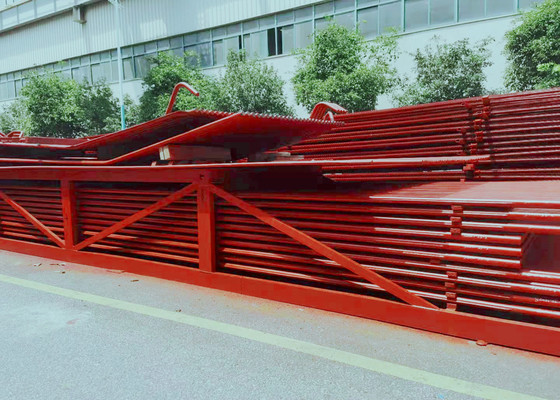

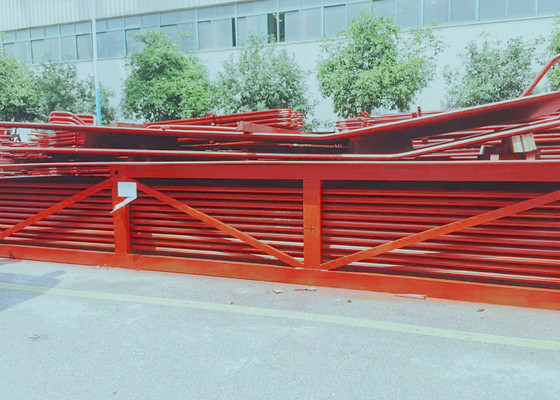

Węgiel przemysłowy membranowy kocioł wodny ściana z SAW Q235B

Włókna wodne membranowe kotła z SAW do zastosowań w młynie cukrowej i innych kotłach przemysłowych

Wprowadzenie

Membranowa ściana wodna jest szczelną konstrukcją składającą się z rur i płetw. Zaletami są mniejsze wycieki powietrza w piecu; można użyć ściany układającej rury,mniejsze obciążenie konstrukcji stalowej i niższe koszty kotłaŁatwy w obsłudze układ zawieszenia i ulepszony system rozszerzania termicznego, odpowiedni do produkcji zmechanizowanej na dużą skalę, wysoka szybkość montażu,niska pojemność magazynowania ciepła i skrócenie czasu uruchamiania i wyłączaniaNiewłaściwość jest taka, że proces produkcji jest skomplikowany.

Zgodnie z różnymi procesami produkcyjnymi ścianę wodną membranową można podzielić na trzy typy (zob. rys. 1):1Rury walcowane są spawane w rzędach, przy mniejszym obciążeniu spawaniem, ale rury płetwne są drogie.który ma niski koszt materiału i może łatwo spełniać wymagania różnych miejsc, ale płaska stal wymaga wysokiej precyzji i wyposażenia do wykończenia.3W przypadku spawania fuzyjnego na gołych rurach płetwy między rurami tworzone są poprzez wypełnienie drutu spawalniczego, który jest najczęściej stosowany do niewielkiego rozstawu pomiędzy rurami.Odległość pomiędzy rurami ściany membranowej wody zależy od takich czynników, jak ciśnienie kotła i obciążenie cieplne pieca, zwykle s/d wynosi 1,2-1.5.

Materiały do płyt ściennych wodnych
20# Stal, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Standardy
Standardy kodów ASME, normy GB

Kontrola jakości
MT, RT, Badanie hydrauliczne

Specyfikacja

Główną funkcją paneli ściennych wody w kotle jest pochłanianie ciepła wytwarzanego przez płomień lub dym wysokiej temperatury oraz wytwarzanie pary lub gorącej wody w rurach,w związku z tym zmniejszyć temperaturę w komorze.

• Panel ścienny dla membranowego kotła wodnego:W tym celu należy złożyć wiele walcowanych rury z płetwami do uszczelnionej powierzchni ogrzewania, co zwiększa szczelność pieca i zmniejsza wyciek powietrza.
• Pozostałe, z wyłączeniem:spaje szpilki o długości od 20 do 25 mm i średnicy od 6 do 12 mm na rurze ścian wodnych, a następnie nakłada żelazny chromowany płaszczyk ogniotrwały w celu zmniejszenia absorpcji ciepła przez panel ścian wodnych,i zwiększyć temperaturę w strefie spalaniaPrzystosowany jest do sytuacji, w których trudno jest podpalić paliwo, a także do specjalnych pieców odkurzających.
• Płyty ścienne kotłownicy w trybie prostym:składa się z całego rzędu bezszwowych rur stalowych, najprostsza struktura.
• Pozostałe, z wyłączeniem:wbudowany wewnętrznej ścianie ściany pieca, jednoosobowa absorpcja ciepła.
• Płyty ścienne z podgrzewaną wodą z dwóch stron:Instalowane w środku dużego kotła, który jest podzielony na dwie od siebie niezależne części, a obie strony są podgrzewane.
