Certyfikowane przez ASME H Fin Tubes CFB Boiler Efficiency+30%
Product Details
| Paliwo: | Opalane węglem/gazem/olejem, ciepła woda | Rodzaj: | Pierwszy i drugi |
|---|---|---|---|
| Specyfikacja: | Inspekcja ASME | Wymiar rury: | 38.1*3.2 |
| Malarstwo: | niestandardowe | Kluczowe słowa: | Ekonomizer kotła |
| Materiały: | Stal węglowa / stal nierdzewna | Użycie: | Elektrownia / Kocioł CFB |
| Podkreślić |
Rury ASME H-Fin,Rury H-Fin kotłowe,Rury H-Fin kotłowe CFB |
||
Product Description

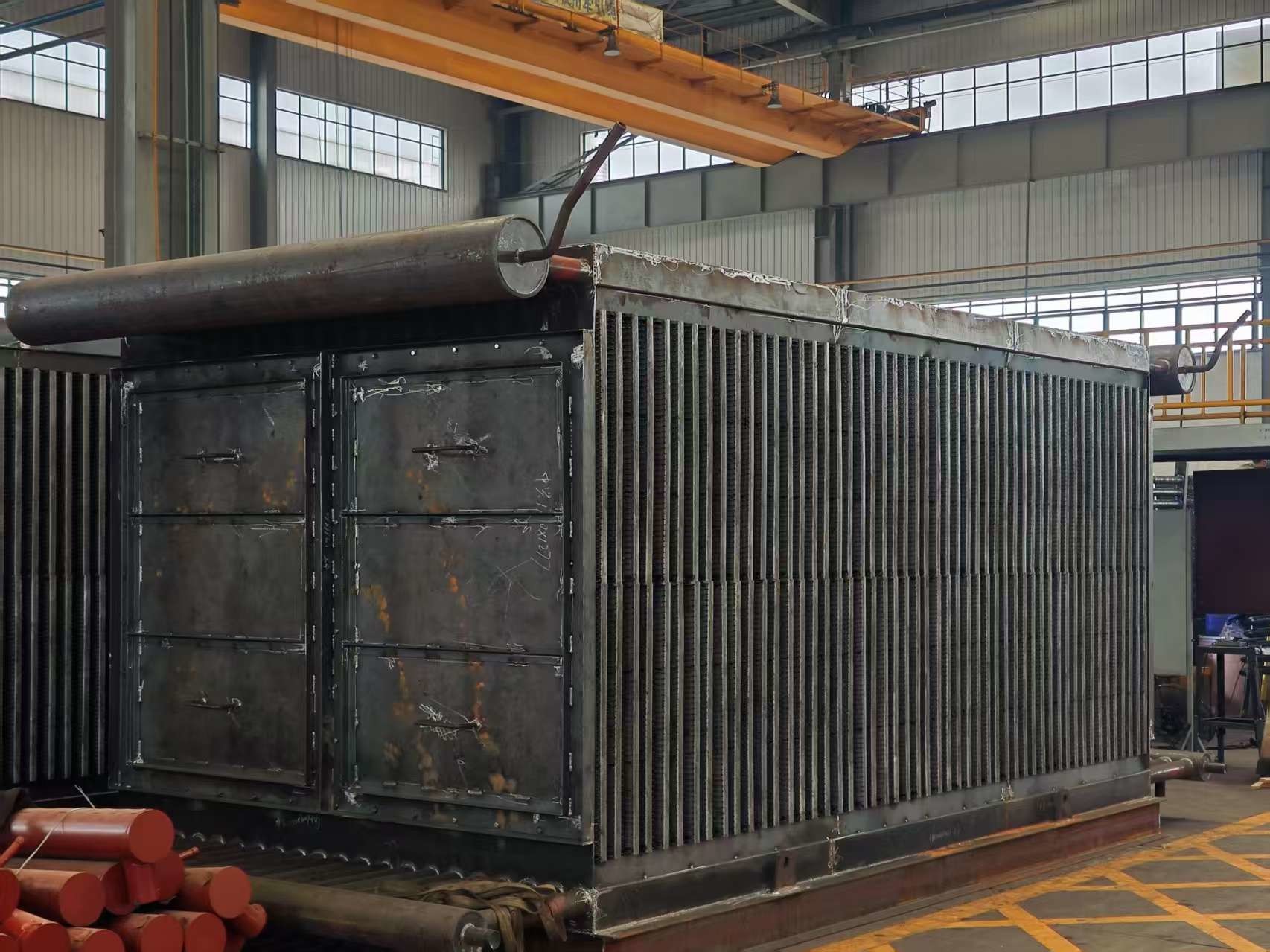

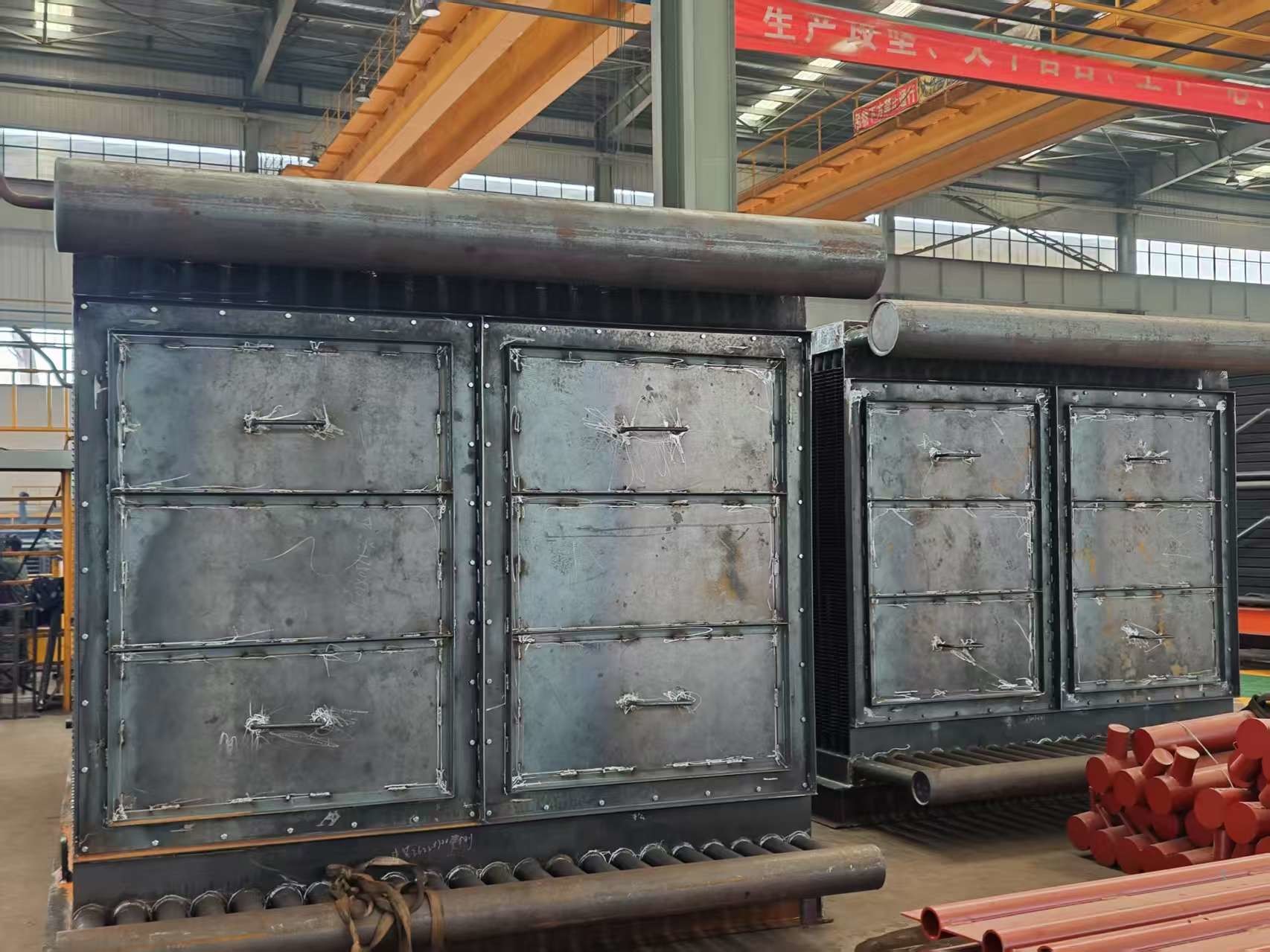

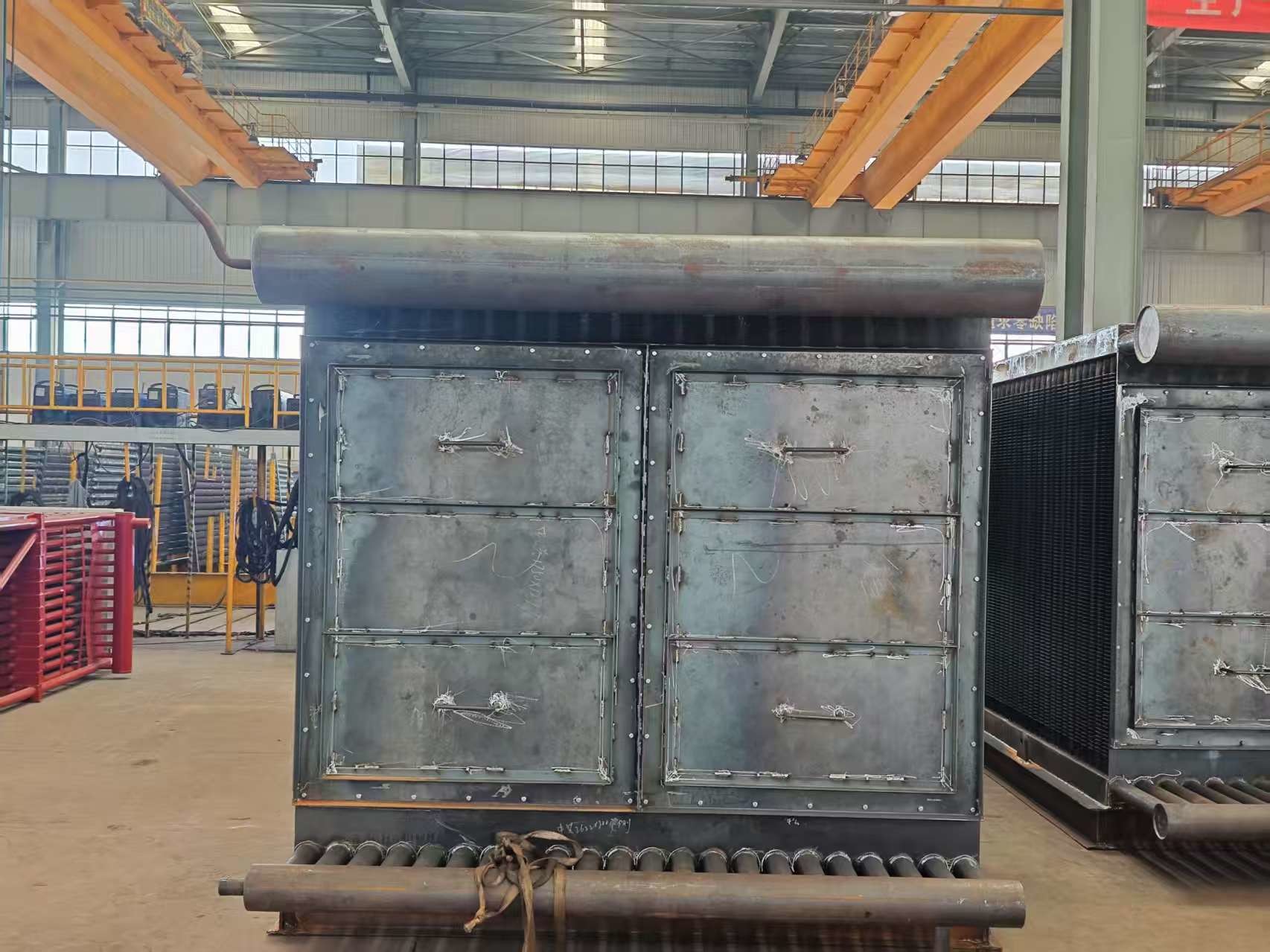

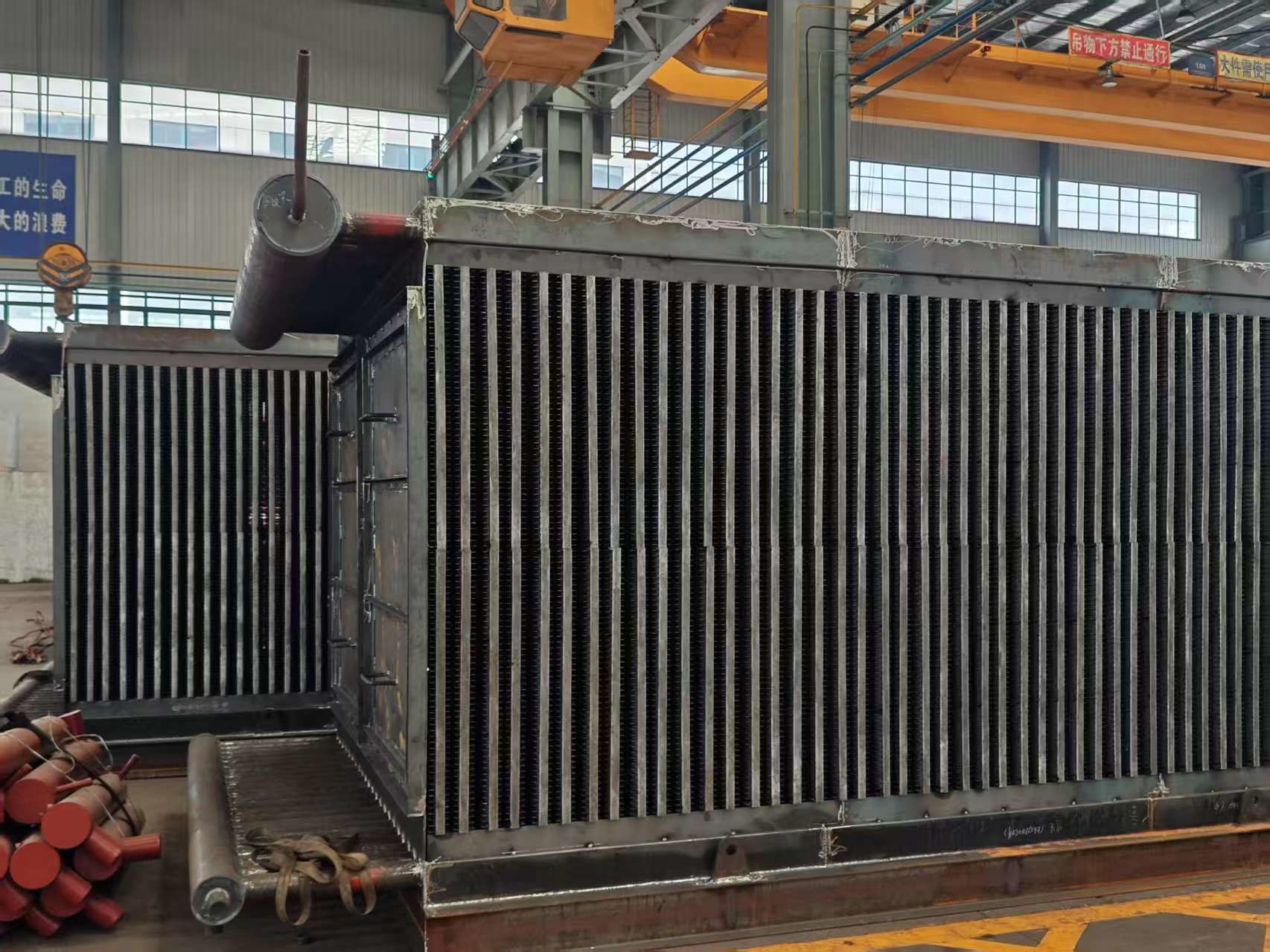

Certyfikowane przez ASME rurki H-Fin - Wydajność kotła CFB+30%
Opis produktu
Wykonujemy trzy rodzaje ekonomiserów:goła - rurkaWariant H-fined, urządzenie o wysokiej wydajności, wykorzystuje H-fined tuby.
W przeciwieństwie do modelów z gołymi rurami, ekonomizatory z płetwami H zwiększają powierzchnię wymiany ciepła i zmniejszają liczbę rur, a także rozszerzają przepływ spalin, spowalniając prędkość gazu i zmniejszając ścieranie.
Rury z płetwami H mogą tworzyć podwójne struktury H, zapewniając wysoką sztywność w przypadku ustawień z długimi rzędami rur.
W nowym systemie przenoszenia ciepła wykorzystuje się spiralne rury, co rozwiązuje problemy związane z silnym ścieraniem i krótką żywotnością.
Standardowy projekt ekonomizera?
Horyzontalne, rozstawione rury z płetwami (spiralne/płetwy typu H).
Specyfikacje
| Opis | Elektryczne urządzenia |
| Materiał | Stal stopowa, stal węglowa, SA210C, SA213T22, itp. |
| Norma materiału | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowanie |
| Waga |
Min: 10 ton Maks.:1000 ton |
| Proces topienia: | EF+LF + VD |
| Proces | Materiał→Włókno →Wrzutowanie na gorąco/zimno→Oprawa cieplna (normalizacja + hartowanie) →Inspekcja →przetwarzanie surowe→UT →Druga obróbka cieplna →przetwarzanie końcowe →Inspekcja |
| Standardy UT | ASTM A388 lub EN10228, itp. |
Funkcja
Specyfikacje techniczne
Struktura materiału
Składa się z szeregu spiralnych rur płetwonkowych, nadgłośników wejścia i wyjścia, zakrętu, ramy i innych urządzeń pomocniczych.
Arrangement struktury
W układzie w kolejce/rozstawionym.
Różnorodność
Paket gospodarczy dla kotła
| 1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimusa w pełni korzystają przy projektowaniu oszczędzaczy i supergrzejników kwasów siarkowych. |
| 2 | Często umożliwia to konfigurację urządzeń Optimus w celu zwiększenia wydajności transferu ciepła, co prowadzi do zmniejszenia zapotrzebowania na powierzchnię powierzchni i, w konsekwencji, niższego ceny produktu. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu, aby zwinąć i zgiąć rury, maszynować i wytwarzać nagłówki, wiercić arkusze rur, cięć i przygotować wszystkie materiały obudowy,i wykonać wszystkie części ciśnienia i osłony spawania. |
| 4 | Dzięki temu HDB ma większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły wynik w zakresie terminowej dostawy. |
Ogranicznik kotła użytkowego
| 1 | HDB produkuje ekonomizery dla kotłów użytkowych, w tym kotły napędzane węglem, drewnem, ropą lub innymi paliwami stałymi w celu wytwarzania energii elektrycznej z pary wysokiego ciśnienia kotła. |
| 2 | Te ekonomizery znajdują się zazwyczaj w tylnym przejściu kotła i są zorientowane z rurami biegnącymi poziomo.Woda z kotła przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (zwanego przeciwpływem). |
| 3 | Gołe rurki są zazwyczaj wykorzystywane w celu zminimalizowania zanieczyszczenia popiołem, ale niektóre kotłowe OEM projektują swoje ekonomizery z rurkami z płetwami, spiralnymi lub długimi płetwami. |
| 4 | HDB może produkować elementy ekonomiczne z gołymi, spiralnymi lub długimi rurami z płetwami, a jeśli wolisz, przeprojektuj swoją jednostkę do jednego z innych typów rur.HDB może również wytwarzać nagłówki zamienne dla wszystkich ekonomizerów kotłów użytkowych. |
HRSG Economizer
| 1 | Obecne moduły HRSG posiadają osprzęgłowane, pionowo zawieszone.HDB wyprodukowała cewki ekonomiczne dla praktycznie wszystkich firm OEM HRSG i rozumie wyjątkowe cechy każdego z nich.. |
| 2 | W wielu przypadkach przedsiębiorstwa użyteczności publicznej chcą ulepszyć swoje ekonomizery z zwykłej stali węglowej na materiał stopowy, aby pomóc w przeciwdziałaniu korozji przyspieszonej przepływem (FAC) wewnątrz nagłówków i zakrętów rur. |
| 3 | HDB jest jednym z punktów kontaktowych w produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie elementy pod ciśnieniem i spawanie przymocowania, od przemieszczania rur, do wytwarzania głowic,i łącząc wiązek cewki. |
Kryteria produkcji i akceptacji
| · | JB/T6512 "warunki technologiczne produkcji kotła o wysokiej częstotliwości oporu spawania spiralnych rur płetw" |
| · | HG/T3181 "przewód spiralny do spawania o wysokiej częstotliwości" |
| · | JB/T6511 "techniczne warunki badania spiralnych rur płetw". |
| · | JB1611 "warunki montażu kotłowni w trybie grzywkowym" |
| · | JB/T1612 "warunki wytwarzania w kotle pod ciśnieniem". |
| · | JB16I3 "warunki spawania części pod ciśnieniem kotła". |
*Uwaga:HD BOILER może wykonać specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Wymienniki ciepła wewnętrzne
(1)Podchłodzenie występuje w wyniku przegrzania gazu wychodzącego z parownika przed dotarciem do sprężarki, co wpływa na dynamikę przenoszenia ciepła.
Systemy pozyskują ciepło z przewodów płynnych podczas ogrzewania gazu odsyskowego sprężarki, równoważąc obciążenia termiczne w cyklu.
(2)Wspólna konstrukcja zapewnia dopływ gazowego czynnika chłodniczego do sprężarki (zapobiegając uszkodzeniu płynu) i przepływ płynu do zaworu rozszerzającego do pomiaru.
(3) Konstrukcja optymalizuje wymienniki ciepła poprzez zminimalizowanie przedziałów zmieniających temperaturę i maksymalizację objętości zmiany fazy (krytyczna dla zdolności chłodzenia).
