ASME SA192 Spiralne rury z płetwami dostosowane do indywidualnych potrzeb
Product Details
| Nazwa produktu: | Ekonomizer kotła | Materiał: | Stal węglowa |
|---|---|---|---|
| Struktura: | Nieosłonięte połączenie rurowe | Ciśnienie: | Niskie/wysokie ciśnienie |
| Kolor: | niestandardowe | Zakres zastosowań: | Elektrownia, przemysłowa |
| Paliwo: | Opalane węglem/gazem/olejem, ciepła woda | Oszczędność energii: | Istotne |
| Podkreślić |
ASME SA192 Rury spiralne,Wysokiej wydajności rurki spiralne,Wykonane na zamówienie |
||
Product Description

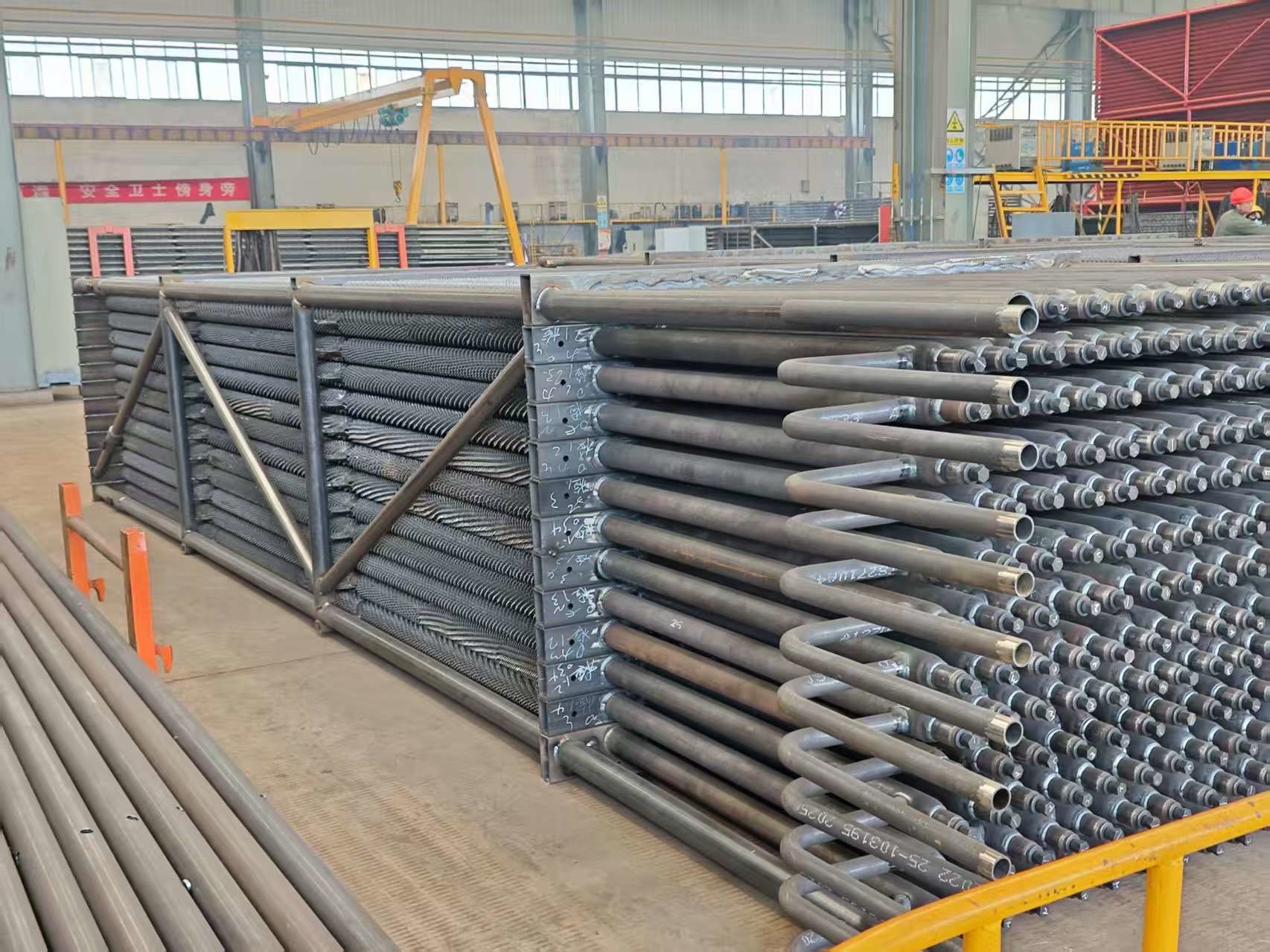

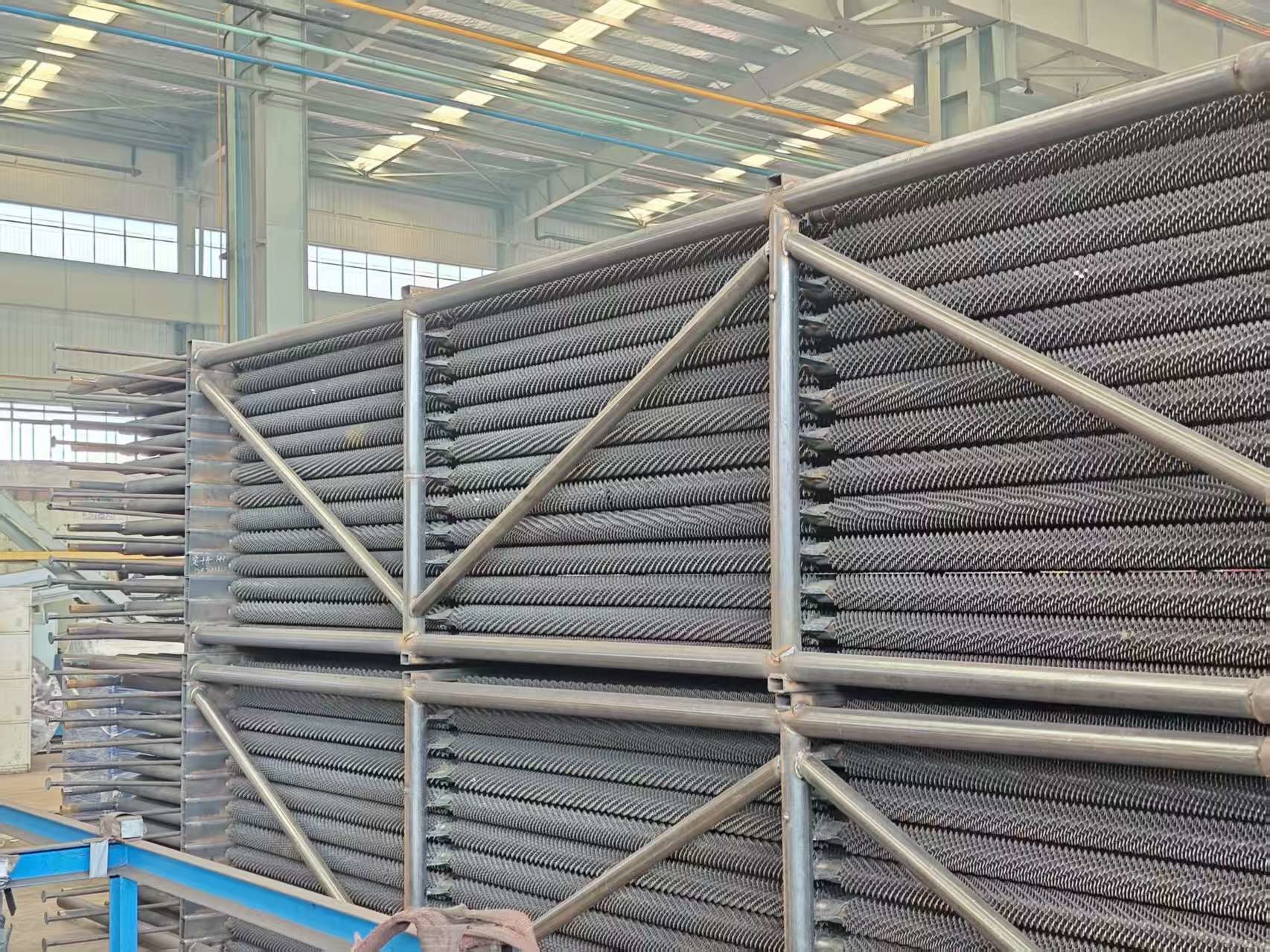

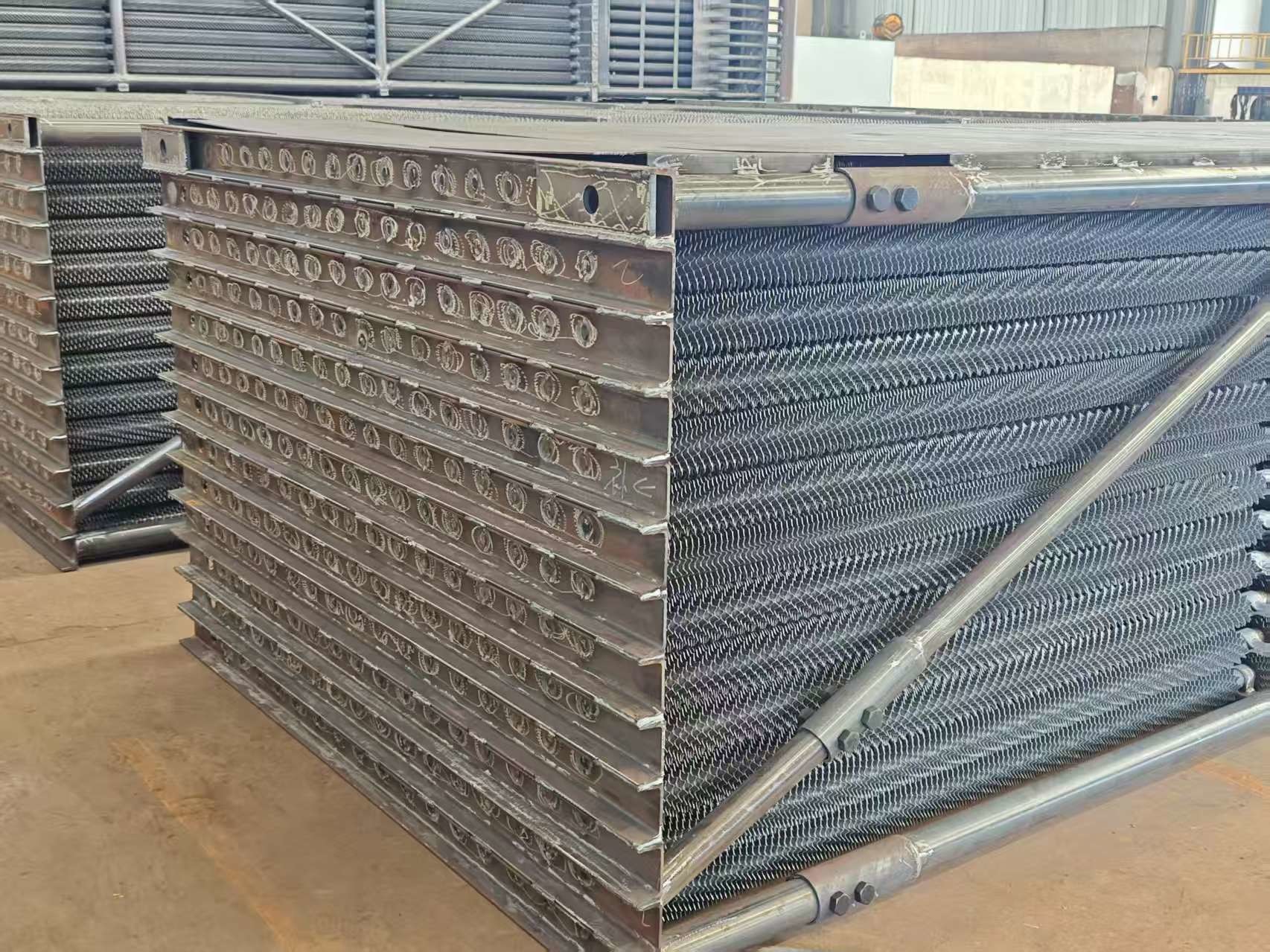

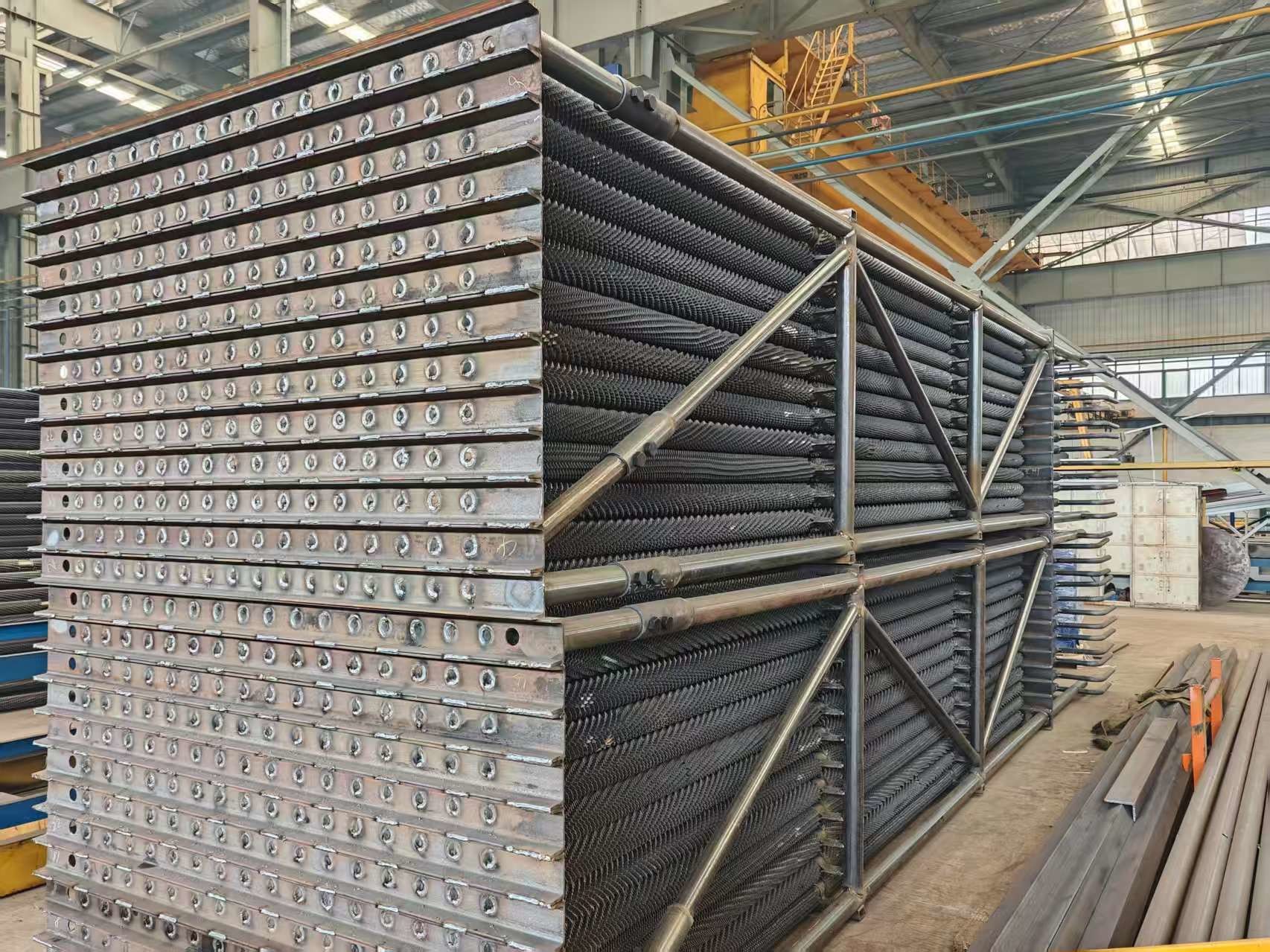

ASME SA192 Rury ze spiralnymi żebrami - Niestandardowe, wysokowydajne
Obliczenia poprawy wydajności?
Każde 20°C podgrzewu wody zasilającej ≈ 1% oszczędności paliwa.
Wprowadzenie produktu
Możemy produkować trzy rodzaje ekonomizerów kotłowych: ekonomizer z rur gładkich, ekonomizer z rurami żebrowanymi H i ekonomizer z rurami ze spiralnymi żebrami. Ekonomizer z rurami żebrowanymi H to wysokowydajny ekonomizer wymiennika ciepła, który składa się z rur żebrowanych H.
W porównaniu z ekonomizerem z rur gładkich, ekonomizer z rurami żebrowanymi H może powiększyć powierzchnię wymiany ciepła i zmniejszyć liczbę rur. Może również zwiększyć powierzchnię przepływu spalin, aby zmniejszyć prędkość przepływu spalin i ścieranie.
Rury żebrowane H mogą być wykonane jako podwójne rury żebrowane H, o wysokiej sztywności, aby pasowały do długiego rzędu rur.
Ekonomizer ze spiralnymi żebrami to nowo zaprojektowane urządzenie do wymiany ciepła, składające się z rur ze spiralnymi żebrami, aby pokonać poważne ścieranie i krótki czas eksploatacji.
Funkcje
1. pochłania ciepło z gazu o wysokiej temperaturze, obniża temperaturę gazu wylotowego, zmniejsza zużycie gazu, oszczędza paliwo.
2. woda zasilająca jest podgrzewana w ekonomizerze przed wejściem do bębna parowego, co zmniejsza pochłanianie ciepła wody zasilającej na powierzchni grzewczej, co pozwala na użycie ekonomizera zamiast kosztownej powierzchni grzewczej parowania i oszczędność kosztów.
3. Ekonomizer zwiększa temperaturę wody zasilającej, gdy woda zasilająca wchodzi do bębna parowego, odchylenia temperatury ścianki są zmniejszone, naprężenia termiczne odpowiednio maleją i wydłużają żywotność bębna.
Specyfikacja
| Opis | Ekonomizer kotłowy |
| Materiał | Stal stopowa (SA213T22), stal węglowa (SA210C) itp. |
| Standard materiałowy | ASTM, EN lub ISO itp. |
| Wymiar | Dostosowanie |
| Waga | Min: 10 ton Maks.: 200 ton |
|
Produkcja proces |
Materiał→Wlew → Walcowanie na gorąco/zimno→ Obróbka cieplna (normalizacja + hartowanie) → Kontrola → Gięcie rur→Montaż → Kontrola → RT→Obróbka cieplna (wyżarzanie)→Próba ciśnieniowa hydrauliczna→Malowanie→ Pakowanie |
Specyfikacje techniczne
1. Konstrukcja
Składa się z szeregu rur żebrowanych typu H, kolektorów wlotowych i wylotowych, kolan, ramy i innych akcesoriów.
2. Układ konstrukcji
Układ rzędowy / naprzemienny.
Rodzaj
Ekonomizer kotła energetycznego
| 1 | HDB produkuje ekonomizery do kotłów energetycznych, które obejmują kotły opalane węglem, drewnem, olejem lub innymi paliwami stałymi w celu wytwarzania energii elektrycznej z pary wysokociśnieniowej kotła. |
| 2 | Te ekonomizery są zwykle umieszczane w tylnym przejściu kotła i zorientowane z rurami biegnącymi poziomo. Woda zasilająca kotła przepływa przez obwody ekonomizera w kierunku przeciwnym do przepływu gazu (zwanym przeciwprądem). |
| 3 | Rury gładkie są zwykle stosowane w celu zminimalizowania zanieczyszczenia popiołem, ale niektórzy producenci OEM kotłów projektują swoje ekonomizery z rurami żebrowanymi, spiralnymi lub długimi żebrami. |
| 4 | HDB może produkować elementy ekonomizera z rurami gładkimi, spiralnymi lub długimi żebrami, a jeśli wolisz, przeprojektować swoją jednostkę na jeden z innych typów rur. HDB może również wytwarzać wymienne kolektory dla wszystkich ekonomizerów kotłów energetycznych. |
Ekonomizer HRSG
| 1 | Ekonomizery do dzisiejszych modułów HRSG są konfigurowane z rurami żebrowanymi, które wiszą pionowo. HDB wyprodukował cewki ekonomizera dla praktycznie wszystkich firm OEM HRSG i rozumie unikalne cechy każdego z nich. |
| 2 | W wielu przypadkach zakłady użyteczności publicznej chcą ulepszyć swoje ekonomizery ze zwykłej stali węglowej do materiału stopowego, aby pomóc w odporności na przyspieszoną korozję przepływową (FAC) wewnątrz kolektorów i kolan rur. |
| 3 | HDB to kompleksowe rozwiązanie w zakresie produkcji ekonomizerów, ponieważ przygotowujemy wszystkie materiały i wykonujemy wszystkie spawy części ciśnieniowych i mocujących, od żebrowania rur żebrowanych, produkcji kolektorów i montażu wiązki cewek. |
*Uwaga: HD BOILER może zamówić specjalny typ ekonomizera zgodnie z wymaganiami klienta.
Ekonomizer kotła pakietowego
| 1 | HDB posiada unikalne możliwości produkcyjne, z których inżynierowie Optimus w pełni korzystają podczas projektowania ekonomizerów i przegrzewaczy do instalacji kwasu siarkowego. |
| 2 | Często pozwala to na skonfigurowanie jednostek Optimus w celu uzyskania wyższej wydajności wymiany ciepła, co skutkuje zmniejszonym zapotrzebowaniem na powierzchnię i, w konsekwencji, niższym kosztem produktu. |
| 3 | HDB wykorzystuje swoje możliwości na miejscu do żebrowania i gięcia rur, obróbki i produkcji kolektorów, wiercenia w arkuszach rur, cięcia i przygotowywania wszystkich materiałów obudowy oraz wykonywania wszystkich spoin części ciśnieniowych i obudowy. |
| 4 | Daje to HDB większą kontrolę nad sekwencją i harmonogramem produkcji, co pomogło nam osiągnąć niezwykły rekord terminowości dostaw. |
Test
| 1 | Najnowszy typ giętarki 'U' jest używany do precyzyjnego gięcia na zimno rur. |
| 2 | Gięcie odbywa się dla wszelkiego rodzaju wymienników ciepła, skraplaczy, ekonomizerów, rur kotłowych ze stali nierdzewnej bez szwu, jak również spawanych. |
| 3 | Po gięciu 'U' rury są testowane hydrostatycznie i odprężane, jeśli jest to wymagane. |
| 4 | Przygotowywane są również elementy próbne w celu określenia redukcji grubości na części giętej. |
| 5 | Badanie penetracyjne barwnikiem na części giętej jest wykonywane w celu wykrycia pęknięć, wad lub jakiegokolwiek rodzaju defektu. |
| 6 | Specjalne opakowanie jest zapewnione, aby zapobiec uszkodzeniom podczas transportu. |
